Паяные теплообменники ТТ для вентиляции

В системах вентиляции теплообменные приборы выполняют функцию теплопередачи от нагревающего носителя к нагреваемому, затем прогретый носитель поступает в систему воздушного отопления, который нужен, чтобы прогреть воздух в помещении.

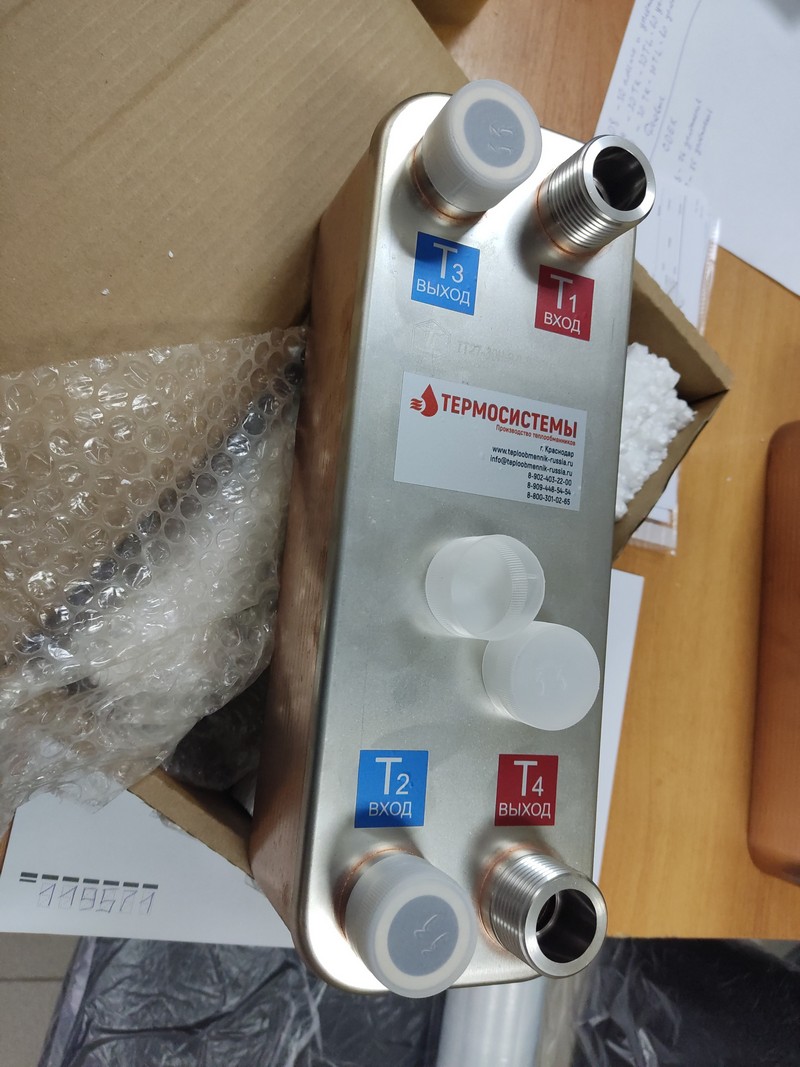

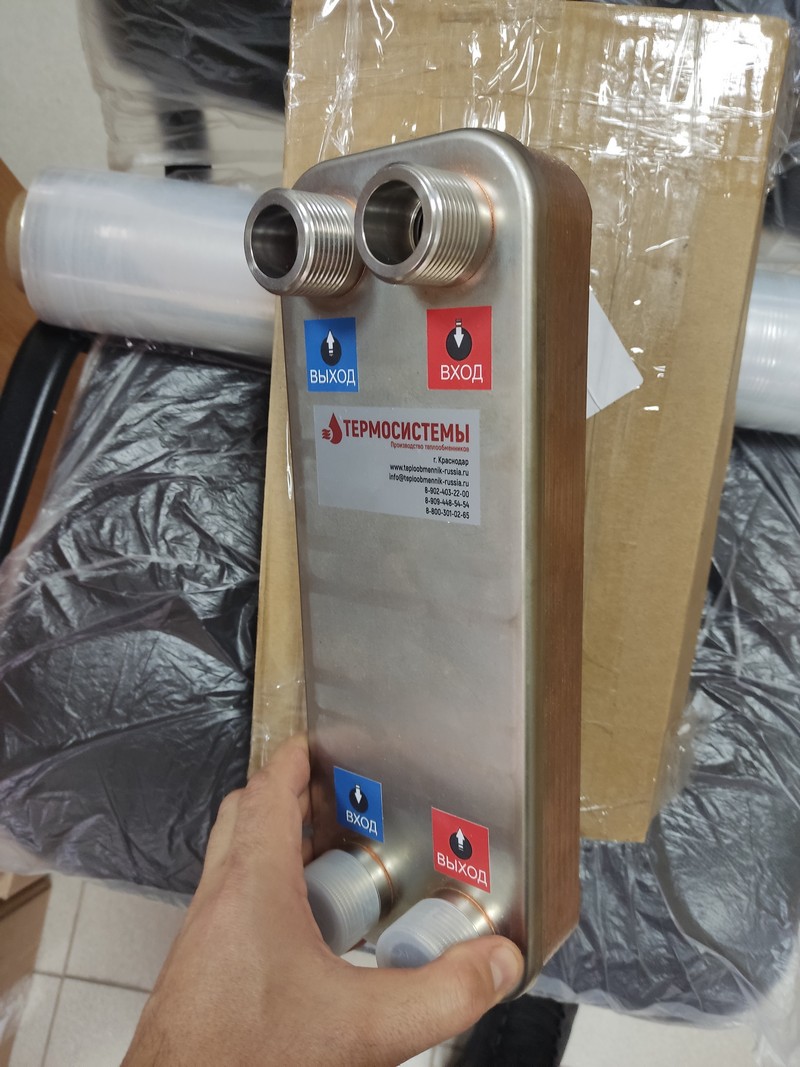

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства для вентиляционной системы

Теплообменный прибор рассчитан по взятым данным:

Мощность – 40 кВт.
Температурный режим для нагревающего носителя - вход 90°С, выход 70°С
Температурный режим для нагреваемого носителя - вход 50°С, выход 80°С
Вид носителей – вода

По вводным данным наши инженеры сделали расчёт паяное теплообменное прибора ТТ50-20. В составе этого устройства 20 пластин, а поверхность теплообмена составит 1 м2.

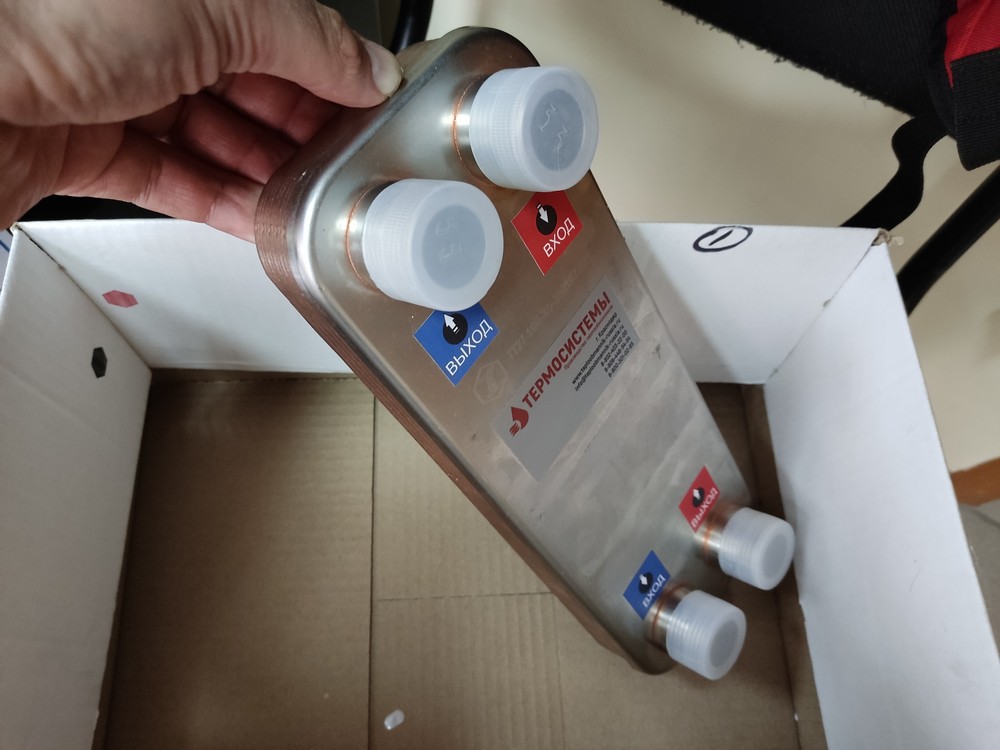

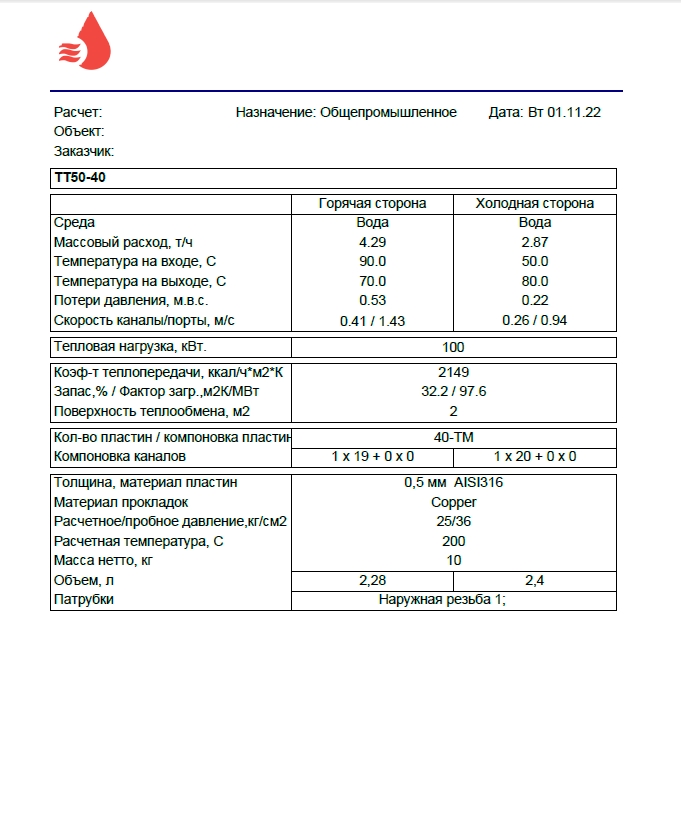

Пример расчёта теплообменного устройства для вентиляционной системы

Теплообменный прибор рассчитан по взятым данным:

Мощность – 100 кВт.
Температурный режим для нагревающего носителя - вход 90°С, выход 70°С
ТТемпературный режим для нагреваемого носителя - вход 50°С, выход 80°С
Вид носителей – вода

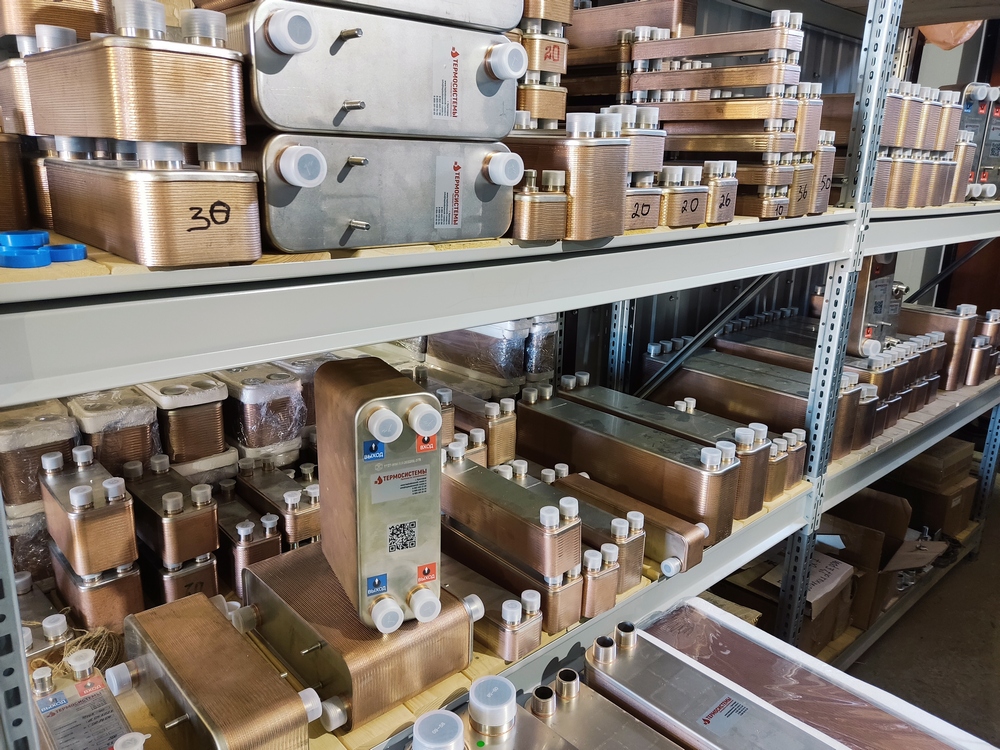

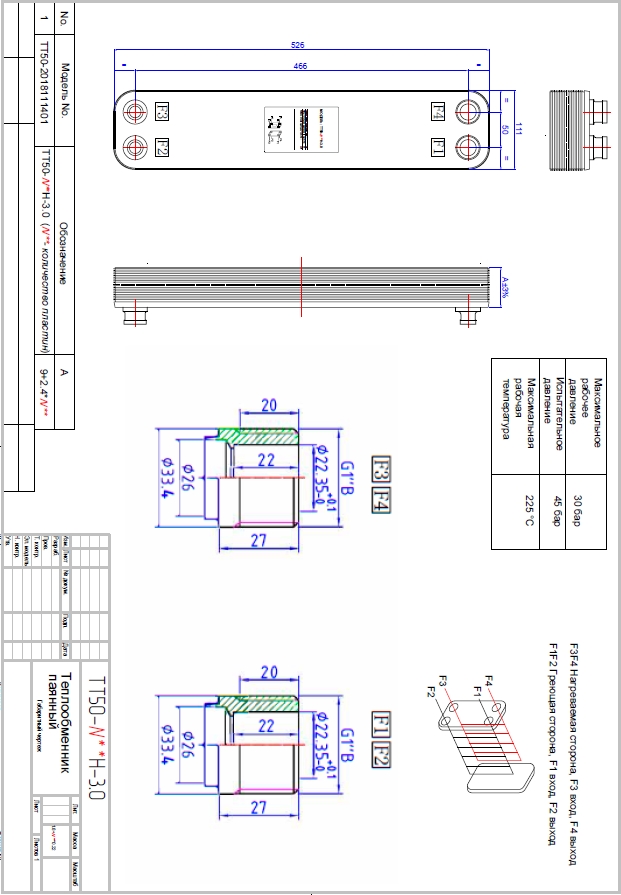

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ50-40. В составе этого устройства 40 пластин, а поверхность теплообмена составит 2 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.)
Температурный режим для нагревающего носителя (вход и выход из теплообменника)
Температурный режим для нагреваемого носителя (вход и выход из теплообменника)

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

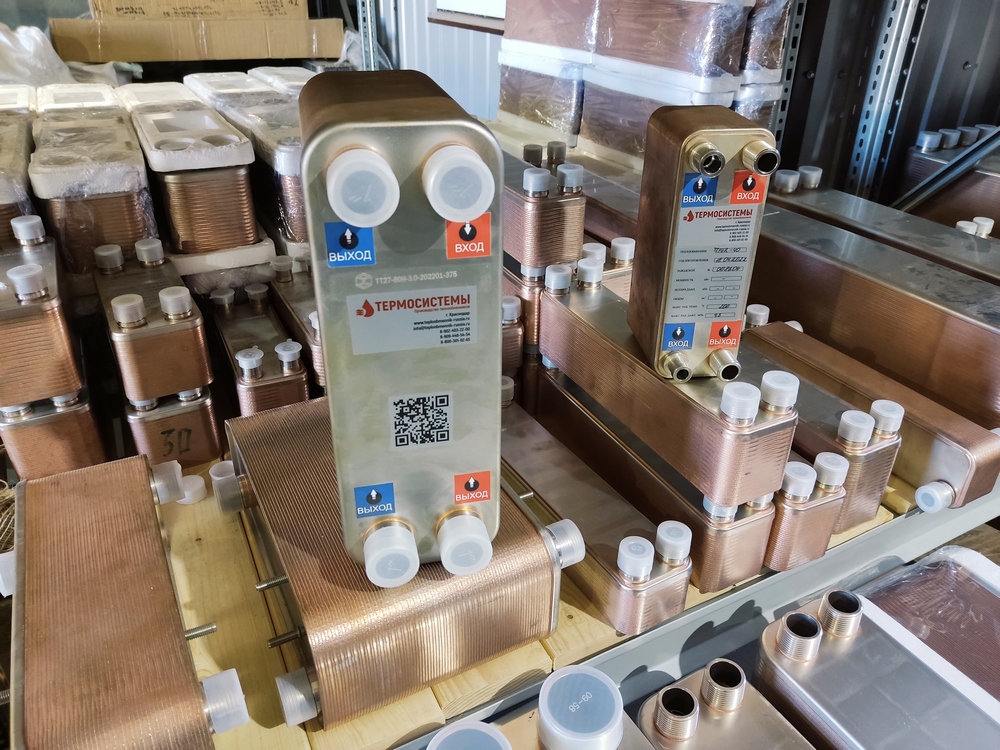

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла

Теплообменный прибор с высокой производительностью проводит процесс охлаждения воды с помощью тоненьких (0,4 мм.) пластин.

Компактность

Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Высокие технические характеристики

Max давления – 30 бар. Max температуры – 225С, min температуры (-196С)

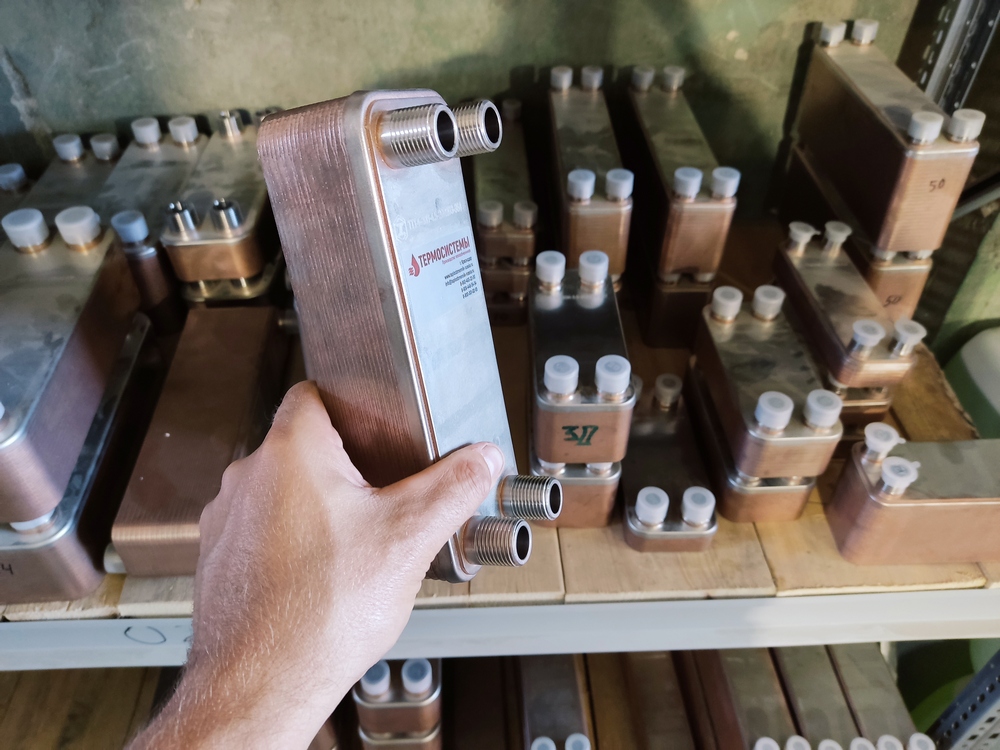

Лёгкость установки

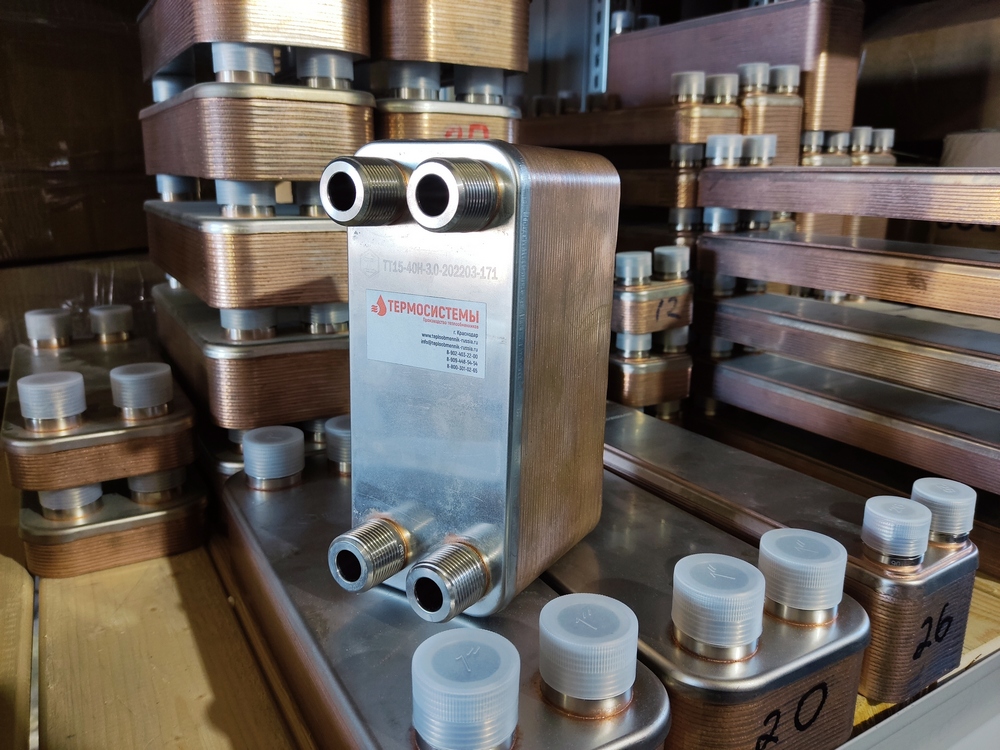

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Коррозийная стойкость

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Универсальность

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
