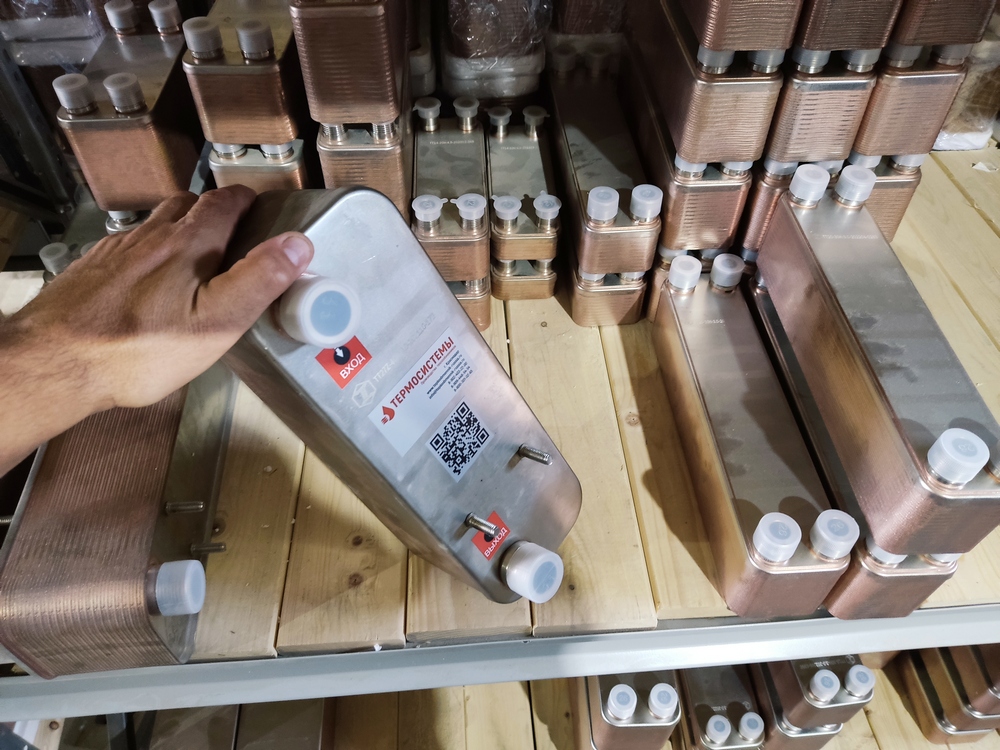

Паяные теплообменники ТТ для тепловых насосов

Паяные теплообменные приборы ТТ часто используются в качестве конденсаторов и испарителей фреона в тепловых насосах. Эти устройства имеют высокие характеристики по пиковым точкам давления – до 45 бар. Также в их механизме есть патрубки «под пайку», что упрощает процесс установки устройства к фреоновой линии. Приборы компактны, их легко разместить в коллекторном шкафе или любой нише.

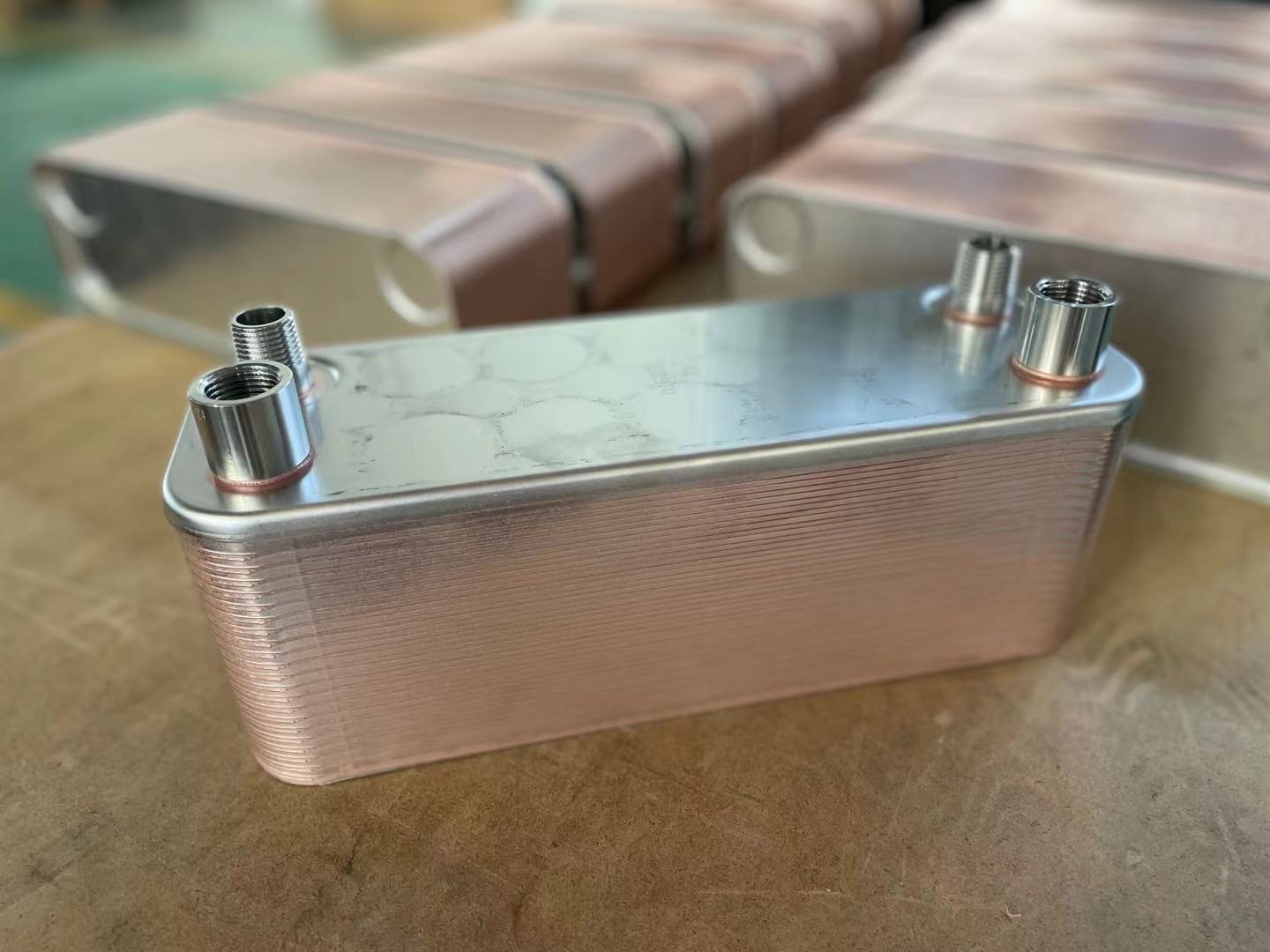

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

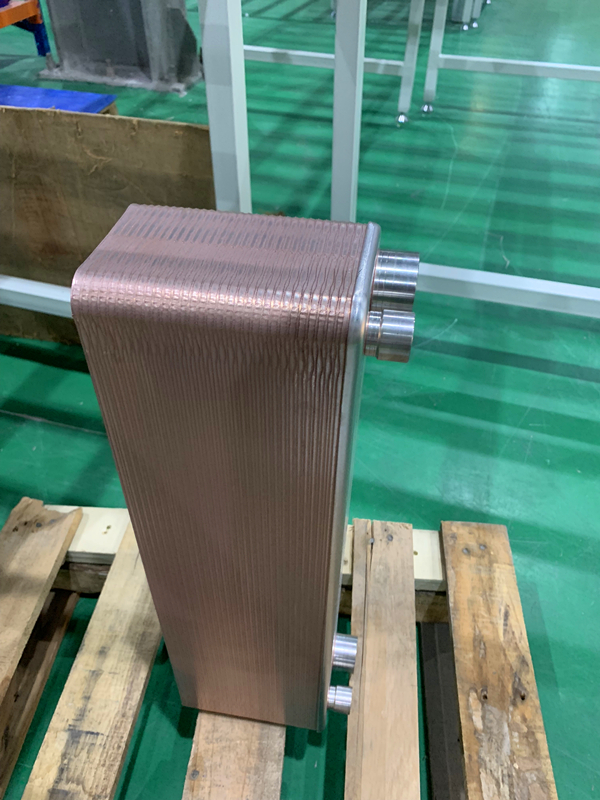

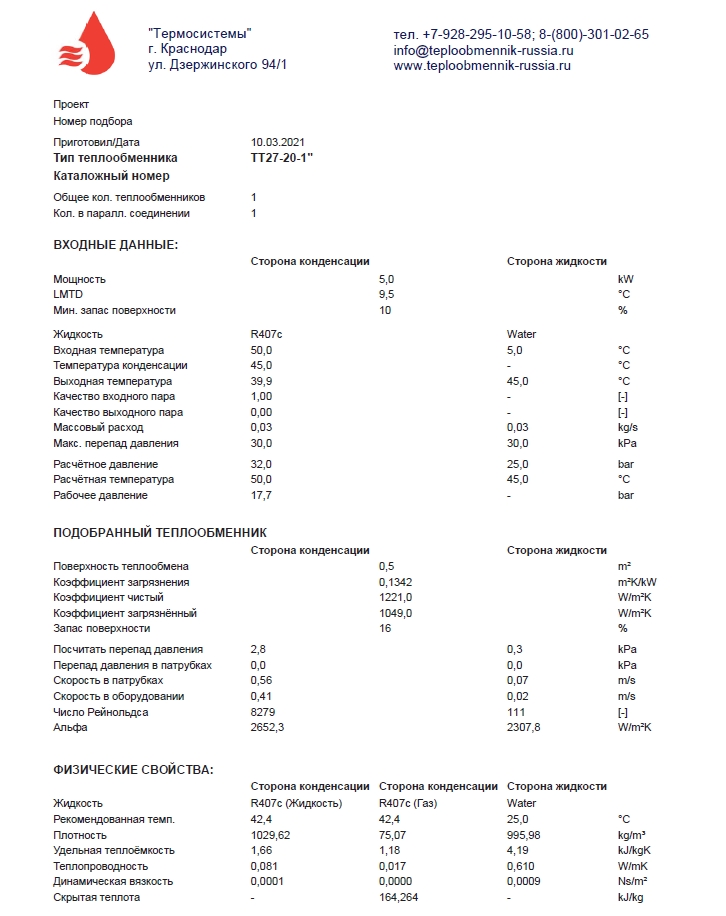

Пример расчёта теплообменного устройства для теплового насоса

Пример тех. расчёта теплообменного устройства для теплового насоса (конденсатора), который подогревает воду для гвс жилого помещения. Нагревающий носитель – фреон R407c. Теплообменный прибор рассчитан по взятым данным:

Мощность – 5 кВт
Температурный режим конденсации фреона R407c – 45С
Воду подогреваем с 5С до 45С
Теплообменный прибор подогревает 108 литров горячей воды за 1 час

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ20-30. В составе этого устройства 20 пластин, а поверхность теплообмена составит – 0,54 м2.

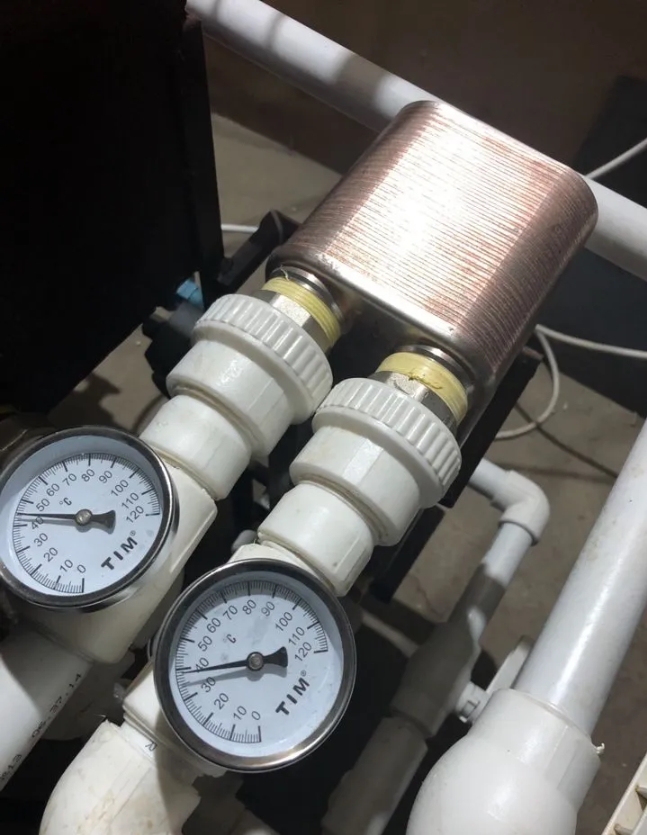

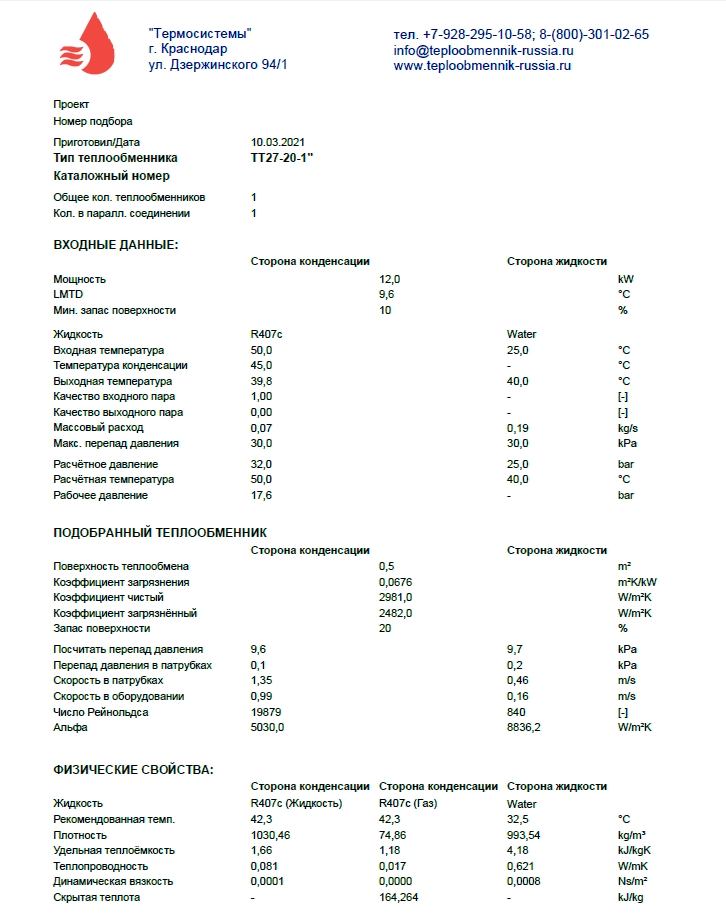

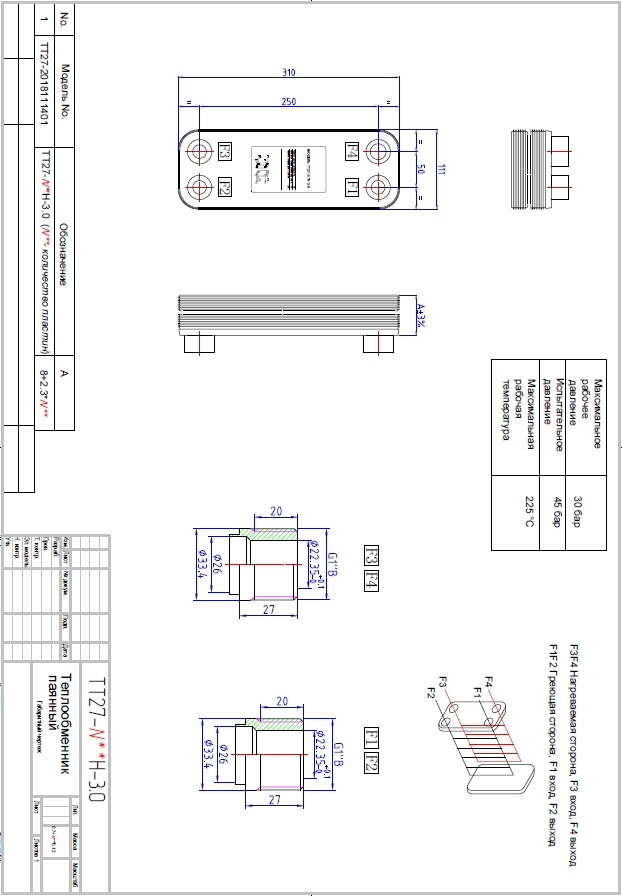

Пример расчёта теплообменного устройства для теплового насоса

Пример тех. расчёта теплообменного устройства для теплового насоса (конденсатора), который работает для отопительной системы здания, площадью 120 м2. Нагревающий носитель – фреон R407c. Теплообменный прибор рассчитан по взятым данным:

Мощность – 12 кВт
Температурный режим конденсации фреона R407c – 45С
Воду подогреваем с 25С до 40С. Носитель в 40С поступает в радиаторы

По вводным данным наши инженеры сделали расчётпаяного теплообменного прибора ТТ20-30. В составе этого устройства 20 пластин, а поверхность теплообмена составит – 0,54 м2.

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.)
Температурный режим кипения (для испарителя) или конденсации (для конденсатора) фреона
До каких значений нужно подогреть/охладить внутренний носитель, которая поступает в контур

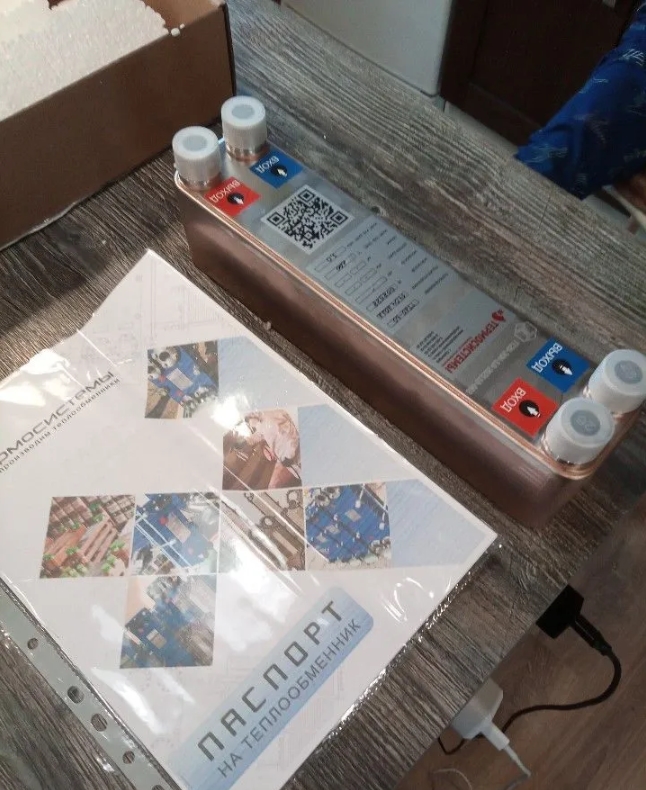

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

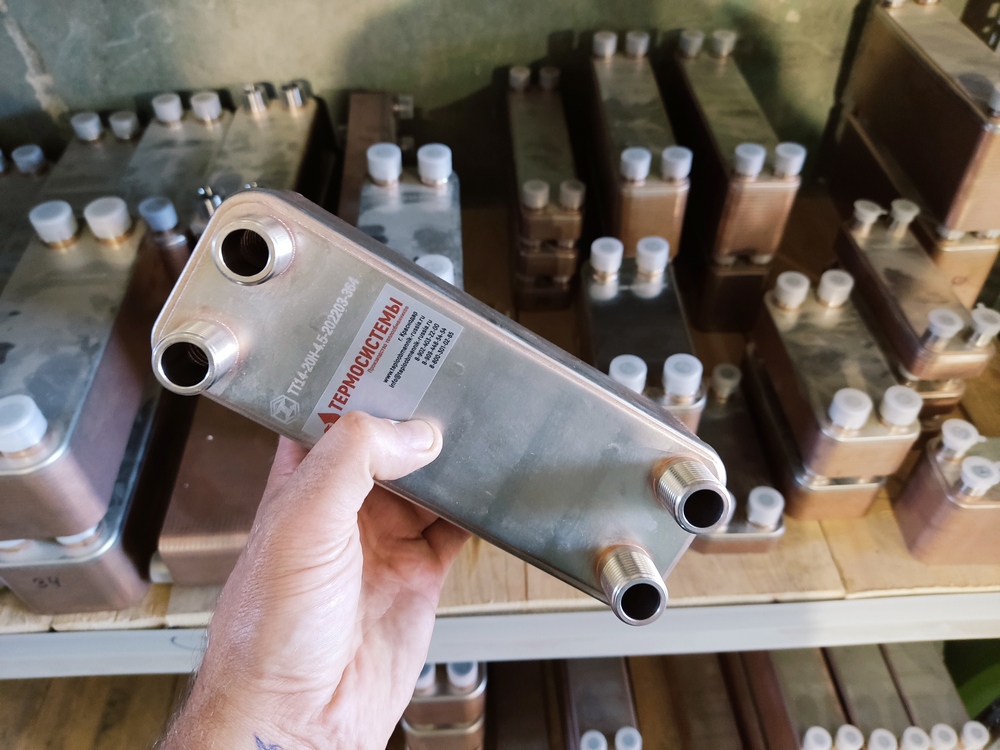

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

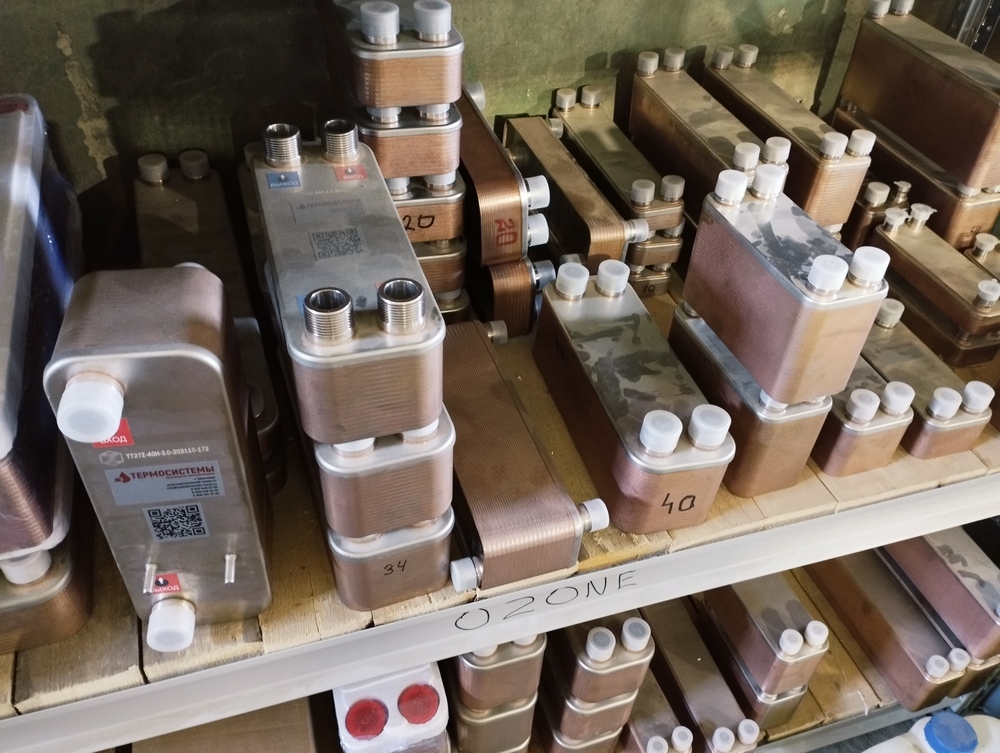

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...)

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температурного режима паяные устройства могут использоваться в контурах, где нагревающим носителем будет пар.

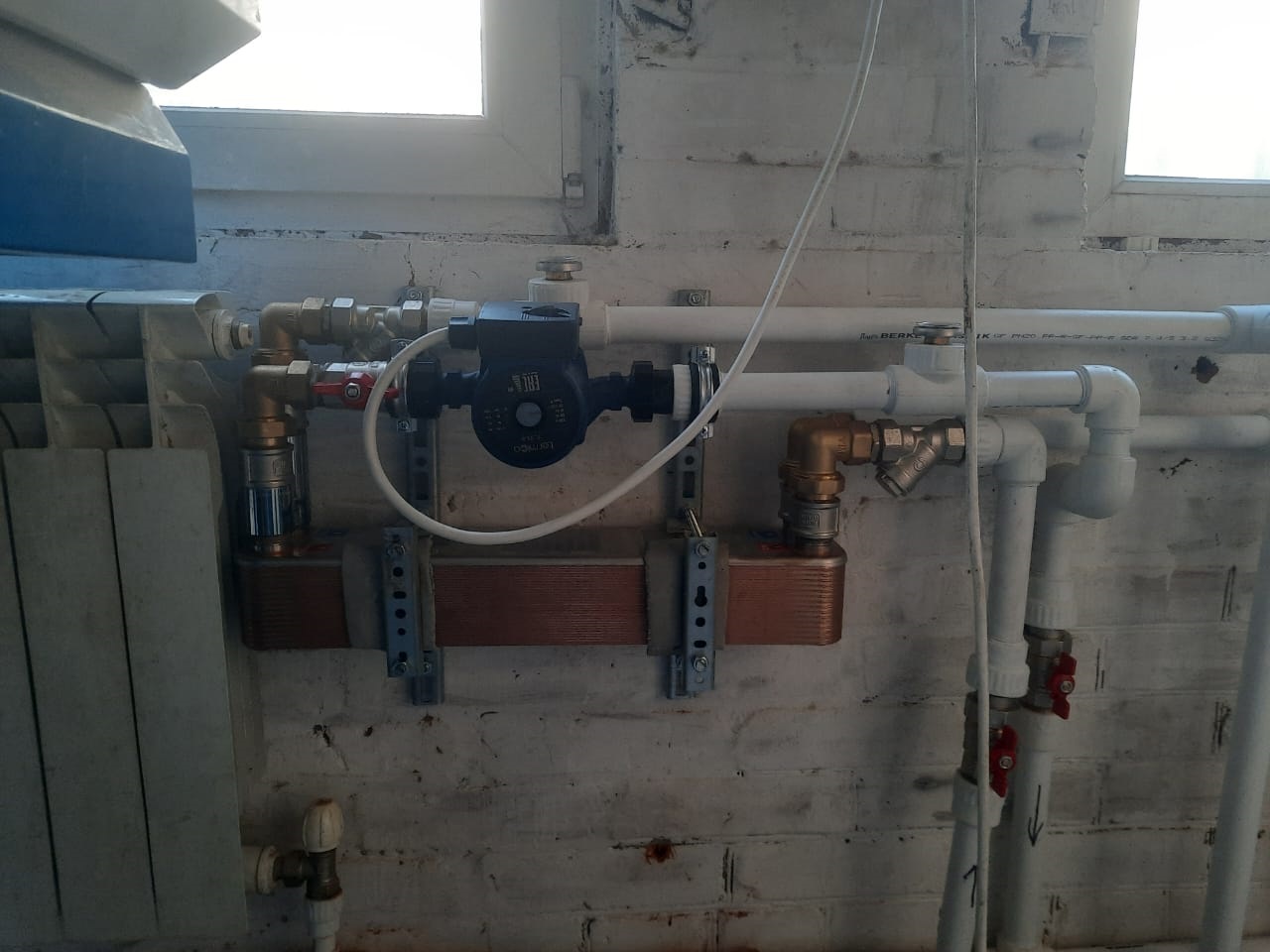

Приборы могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

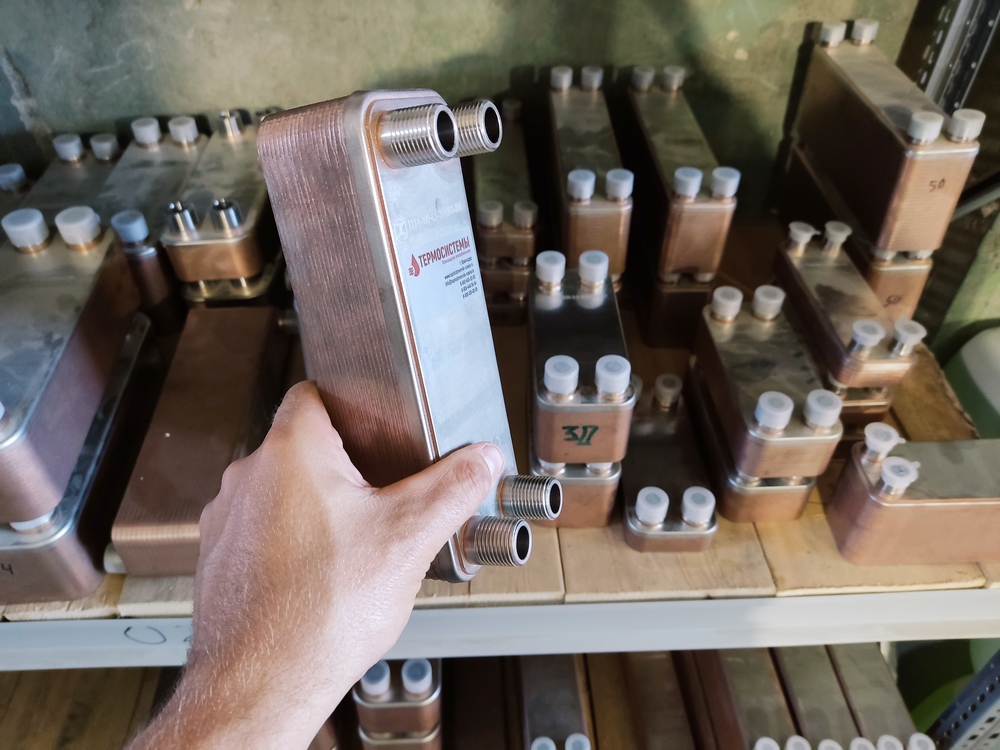

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности устройства: разброс от 10м2 до 20 000 м2. Имеем в продаже приборы любой функциональности отапливаемой поверхности в этом диапазоне.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Есть ли по фреоновой стороне патрубки «под пайку»?

Да, такие виды устройств есть у нас в продаже.

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Применяют ли теплообменные приборы для систем с фреонами?

Да. Их главная функция – это работа в качестве испарителей и конденсаторов фреона.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
