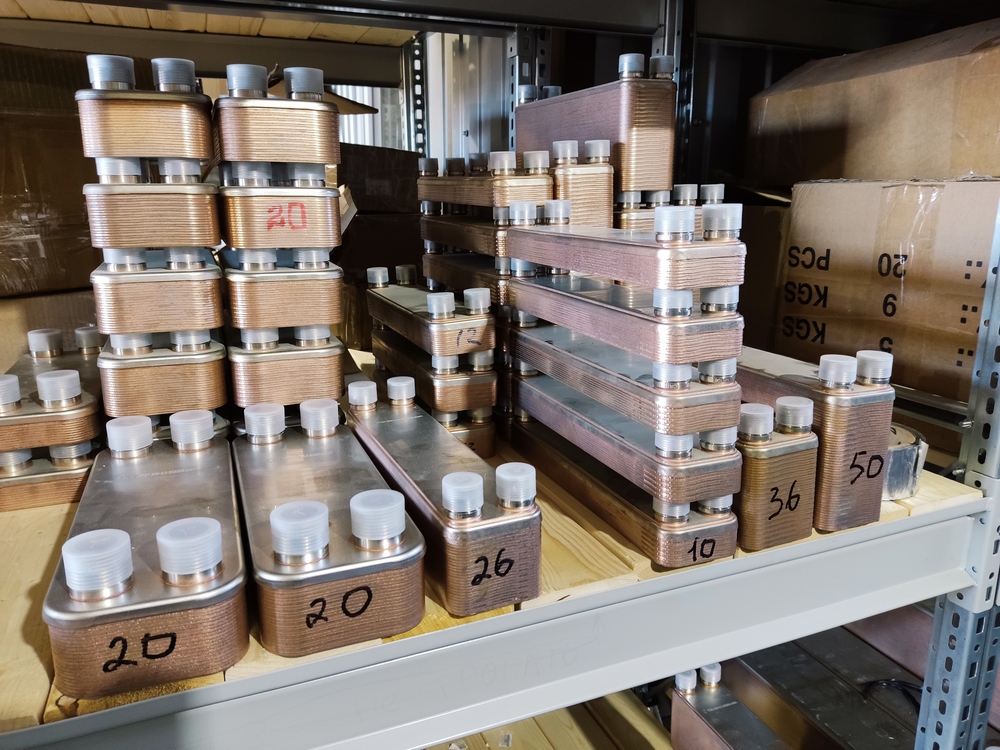

Паяные теплообменники ТТ для реализации системы снеготаяния

Если заказчик ищет высокопроизводительную конструкцию снеготаяния, то ему нужен паяный теплообменный прибор. Его основная задача – перенос тепла от нагревающего носителя к нагреваемому (антифризу). Подогретый антифриз протекает дальше в пучок труб, которые располагаются в бетонной подушке, что и подогревает пласт бетона до плюсовой температуры. Паяные теплообменные приборы ТТ будут отличным вариантом для таких систем. Эти устройства высокопроизводительны и надёжны и могут функционировать с пиками давления до 30 бар, а также используются в контурах с гликолями (антифризами).

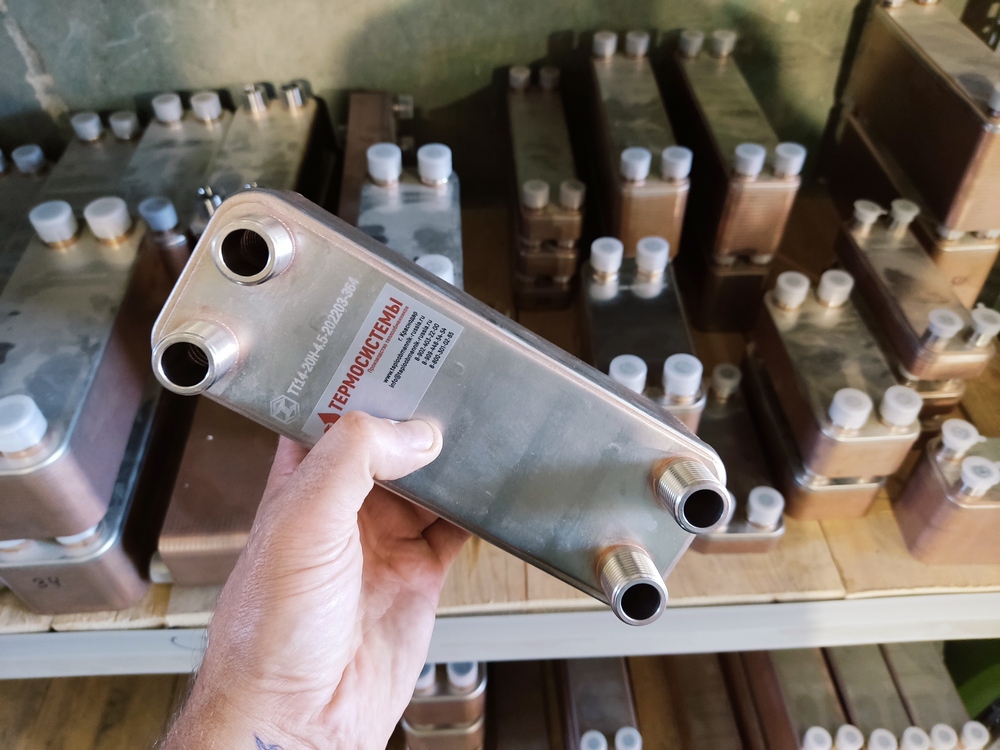

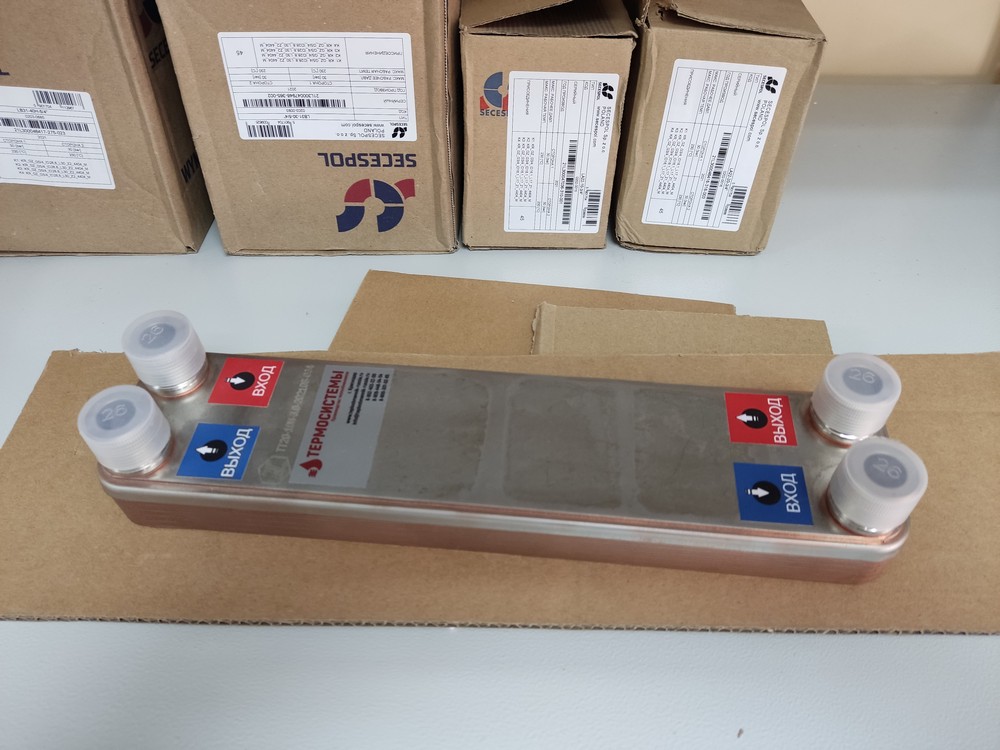

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства для контура снеготаяния

Поверхность нагреваемой бетонной площадки – 28 м2. Теплообменный прибор рассчитан по взятым данным:

Мощность – 10 кВт. (при расчёте рассчитываем, что 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температурный режим нагревающего носителя, поступающего от газового котла – 60С
Внутреннюю систему антифриза подогреваем с 30С до 50С. Носитель в 50С поступает в трубный пучок системы снеготаяния.
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ20-30. В составе этого устройства 20 пластин, а поверхность теплообмена составит – 0,4 м2.

Пример расчёта теплообменного устройства для контура снеготаяния

Поверхность нагреваемой бетонной площадки – 56 м2. Теплообменный прибор рассчитан по взятым данным:

Мощность – 20 кВт. (при расчёте рассчитываем, что 1 м2 площади снеготаяния необходима 350 Вт. Мощности)
Температурный режим нагревающего носителя, поступающего от газового котла – 60С
Внутреннюю систему антифриза подогреваем с 30С до 50С. Носитель в 50С поступает в трубный пучок системы снеготаяния.
Нагревающий носитель – вода; нагреваемый носитель – гликоль 30% (антифриз)

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ20-30. В составе этого устройства 30 пластин, а поверхность теплообмена составит – 0,6 м2.

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.) или размер поверхности прогреваемой площади снеготаяния (м2)
Температурный режим нагревающего носителя
До каких значений нужно подогреть внутренний носитель, которая поступает в контур снеготаяния

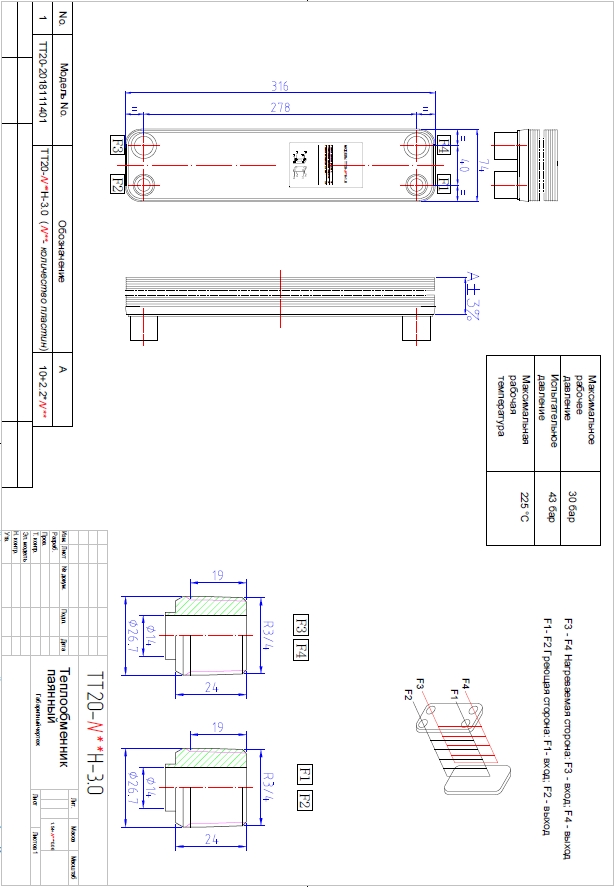

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

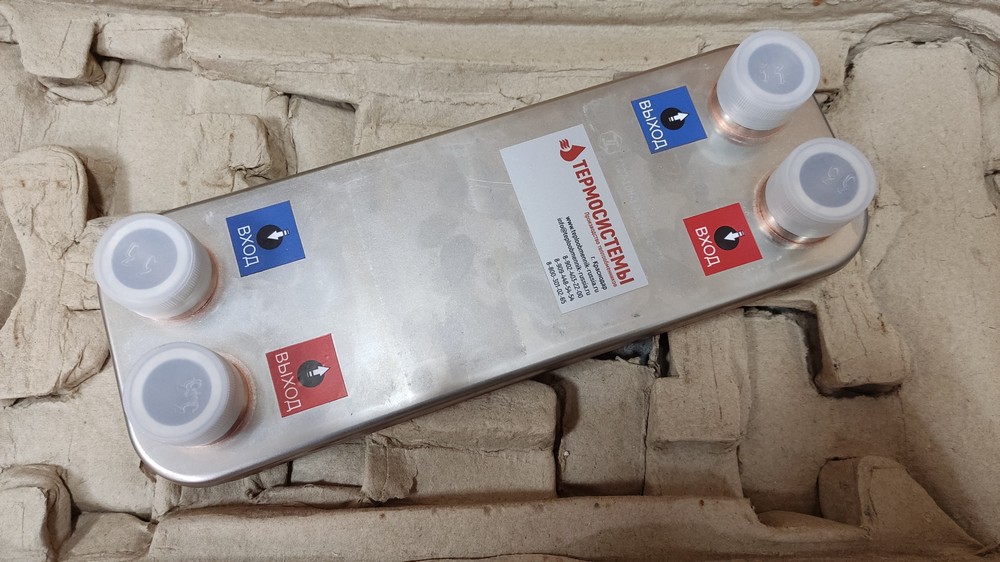

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...)

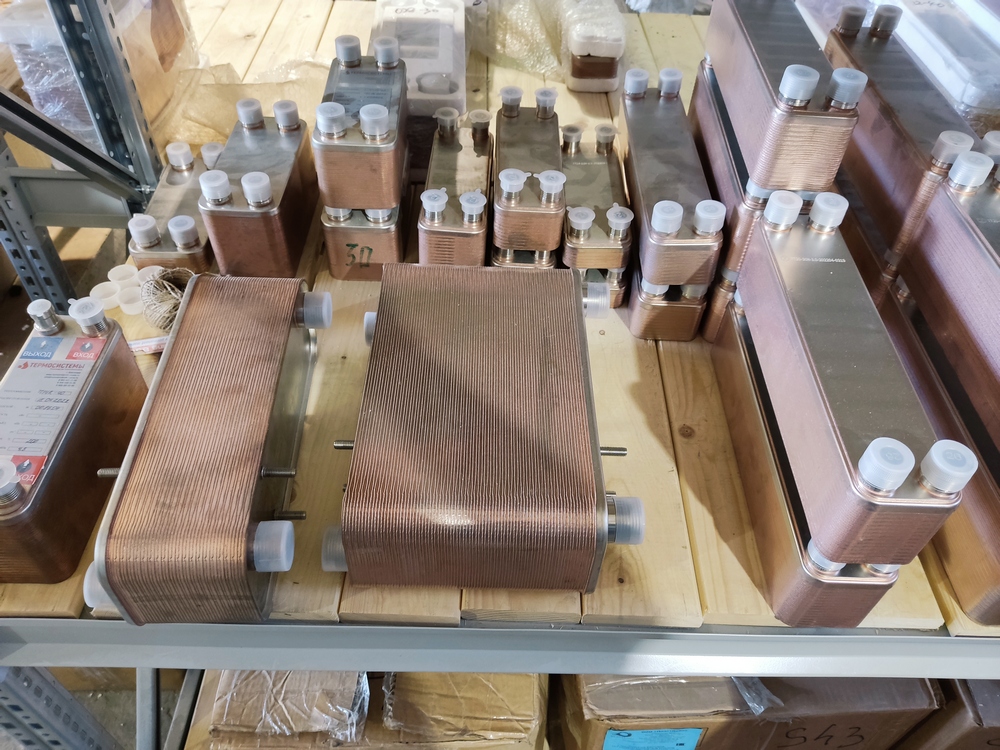

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температурного режима паяные устройства могут использоваться в контурах, где нагревающим носителем будет пар.

Приборы могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах

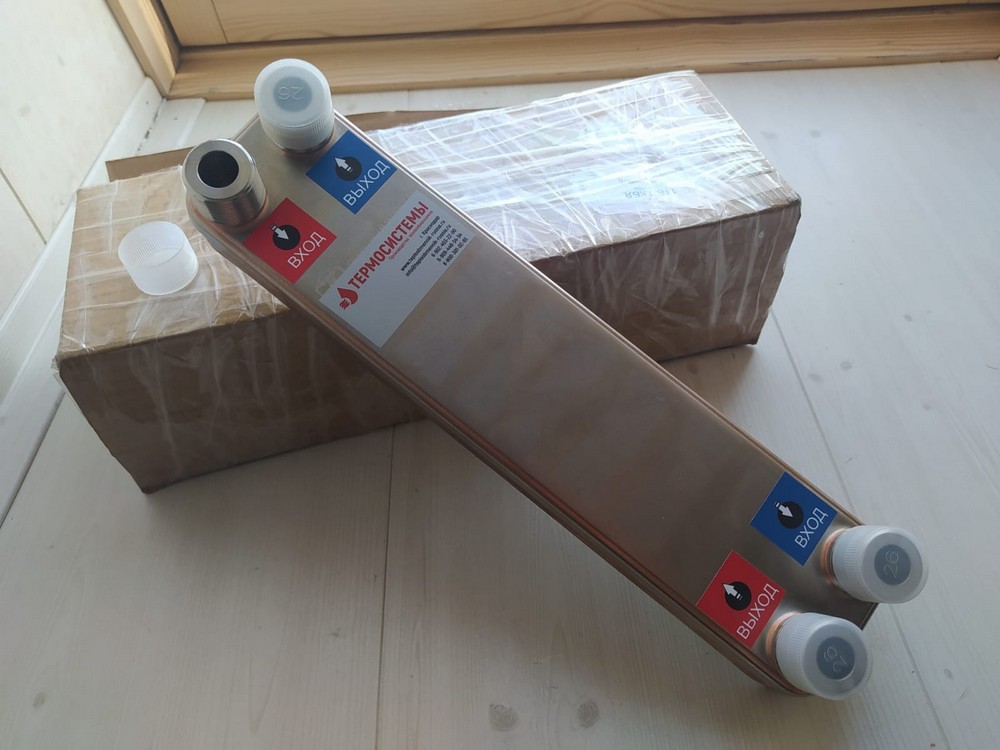

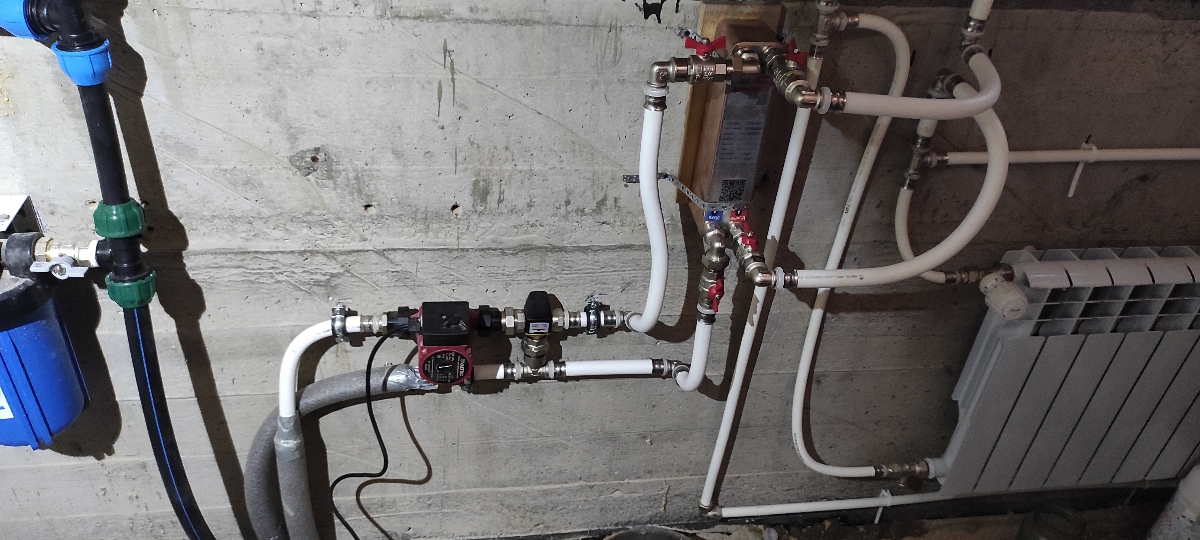

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности устройства: разброс от 10м2 до 20 000 м2. Имеем в продаже приборы любой функциональности отапливаемой поверхности в этом диапазоне.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
