Паяные теплообменники ТТ для работы с высокотемпературными средами

При работе систем с носителями с высокими пиками температуры, например, с паром, отличным вариантом станет эксплуатация паяных теплообменных приборов ТТ. У этих устройств не присутствуют в механизме уплотнения, как у разборных видов. Пластины в паяном теплообменном приборе припаяны между собой с помощью медного припоя. Именно благодаря этому они могут эксплуатироваться при высоких пиках температуры до 225С. Устройства также поддерживают функционирование при высоких пиках давления до 45 бар.

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства для отопительной системы жилого помещения

Расчётная поверхность отопления – 500 м2. Теплообменный прибор рассчитан по взятым данным:

Мощность – 50 кВт.
Нагревающий носитель – пар. Температурный режим пара на входе в устройство – 135С, на выходе конденсат – 80С
Внутреннюю отопительную систему нужно подогреть с 60С до 80С. Носитель в 80С поступает в устройства отопления (радиаторы)
Вид носителя – пар и вода

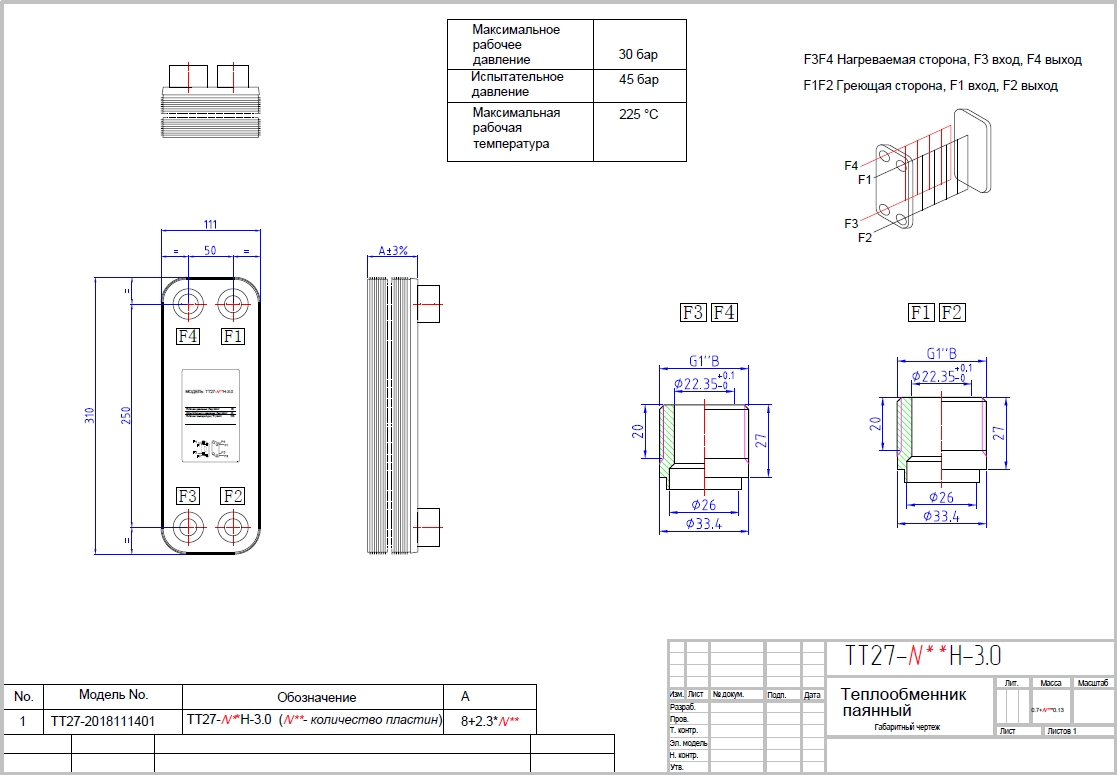

По вводным данным наши инженеры сделали расчётпаяного теплообменного прибора ТТ20-30. В составе этого устройства 30 пластин, а поверхность теплообмена составит – 0,81 м2.

Пример расчёта теплообменного устройства для отопительной системы промышленного помещения

Отапливаемая площадь – 1200 м2. Теплообменный прибор рассчитан по взятым данным:

Мощность – 135 кВт.
Нагревающий носитель – пар. Температурный режим пара на входе в устройство – 135С, на выходе конденсат – 80С
Внутреннюю отопительную систему нужно подогреть с 65С до 85С. Носитель в 85С поступает в устройства отопления (радиаторы)
Вид носителя – пар и вода

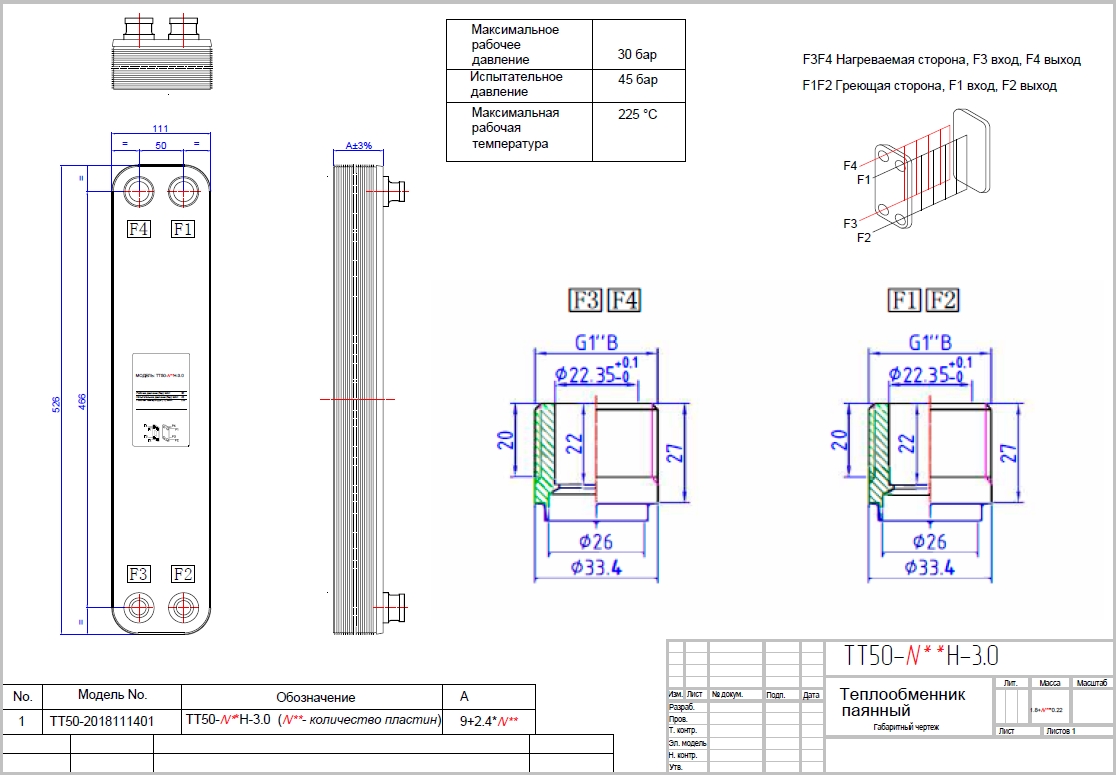

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ20-30. В составе этого устройства 30 пластин, а поверхность теплообмена составит – 1,5 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.) или расход одной из рабочих сред
Температурный режим нагревающего носителя (пара)
До каких значений нужно подогреть внутренний носитель

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...)

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температурного режима паяные устройства могут использоваться в контурах, где нагревающим носителем будет пар.

Приборы могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
