Паяные теплообменники ТТ для кондиционирования

В схемах кондиционирования основной задачей будет охлаждение контура с водой. Вода здесь выступает в качестве носителя холода. Она поступает в фанкойлы помещения, которое нужно охладить. Теплообменный прибор в этой схеме выполняют основную задачу – охлаждение воды, где в роли хладоносителя зачастую берут антифриз из чиллера.

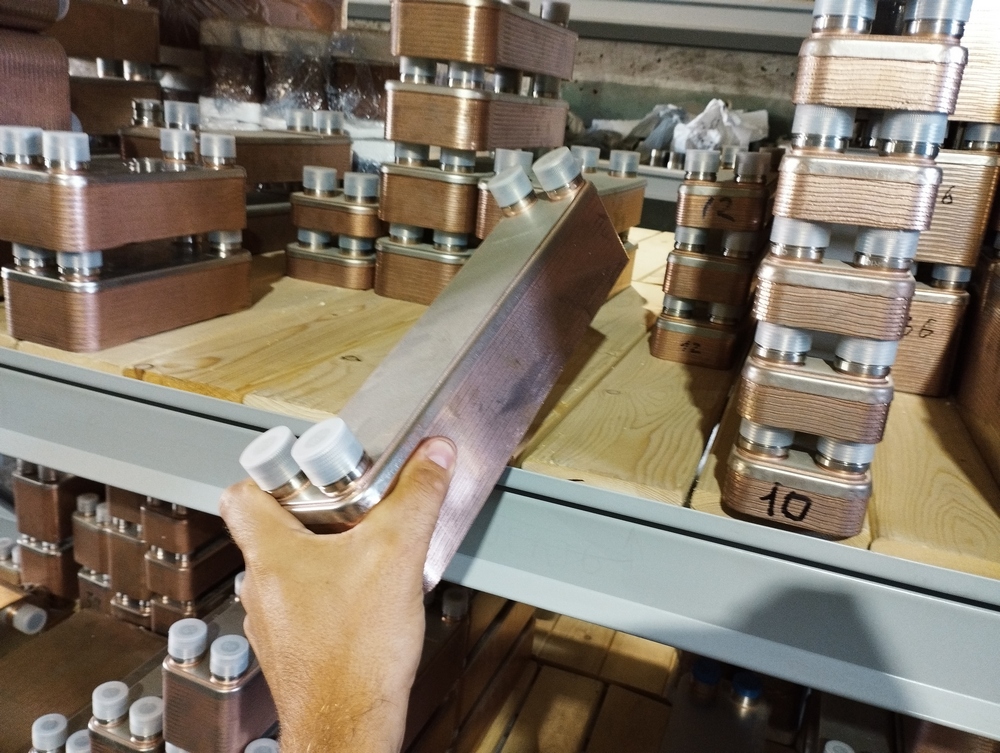

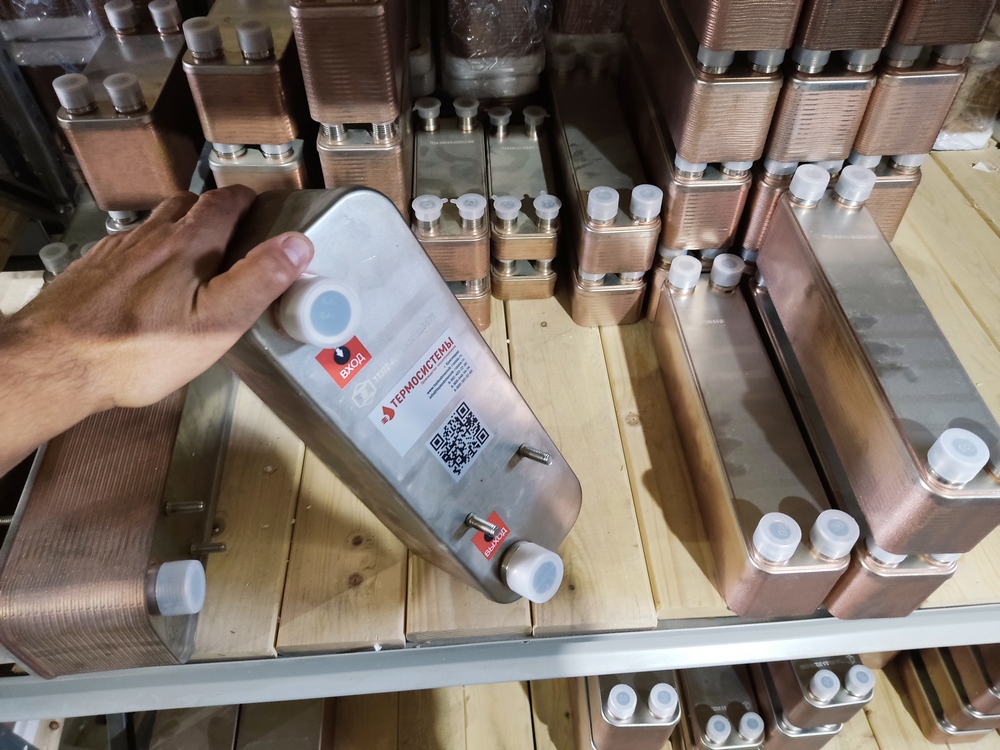

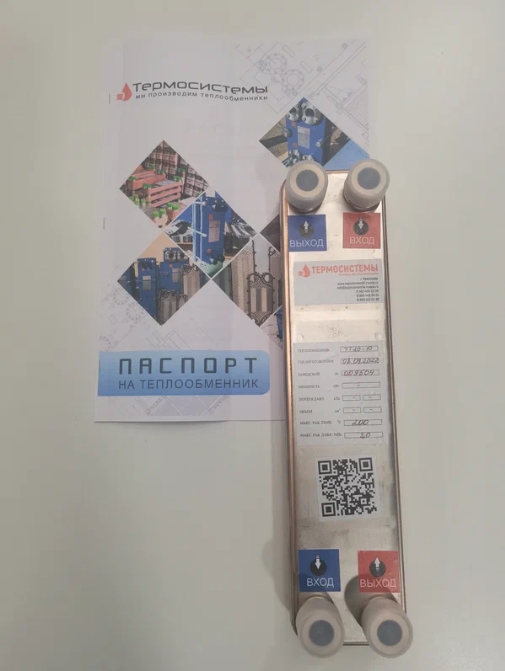

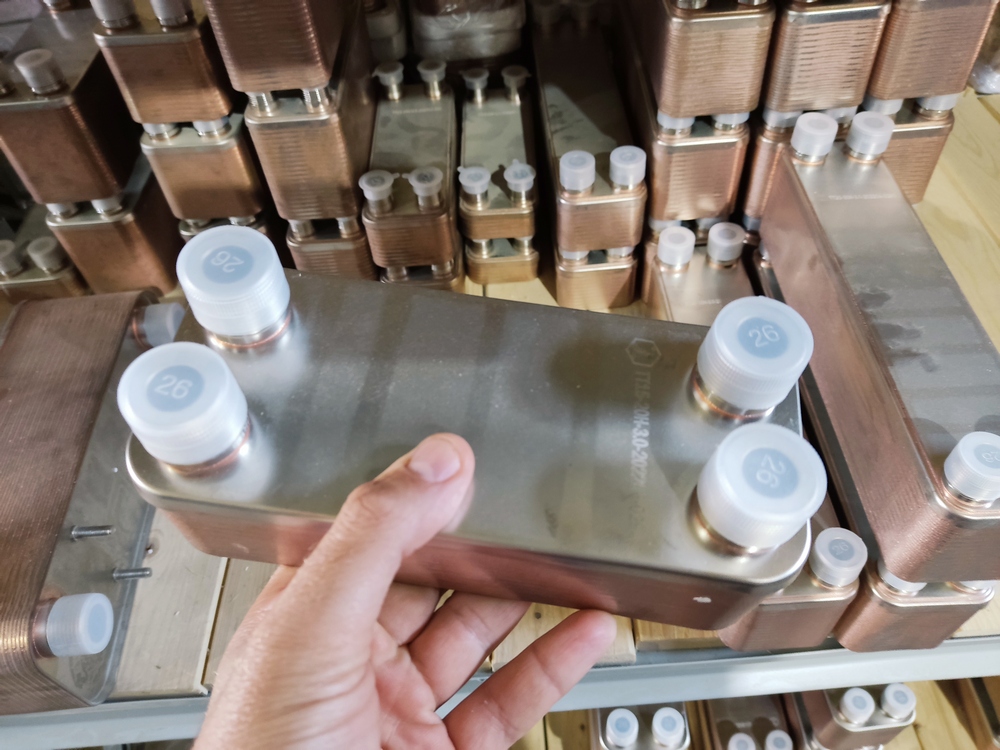

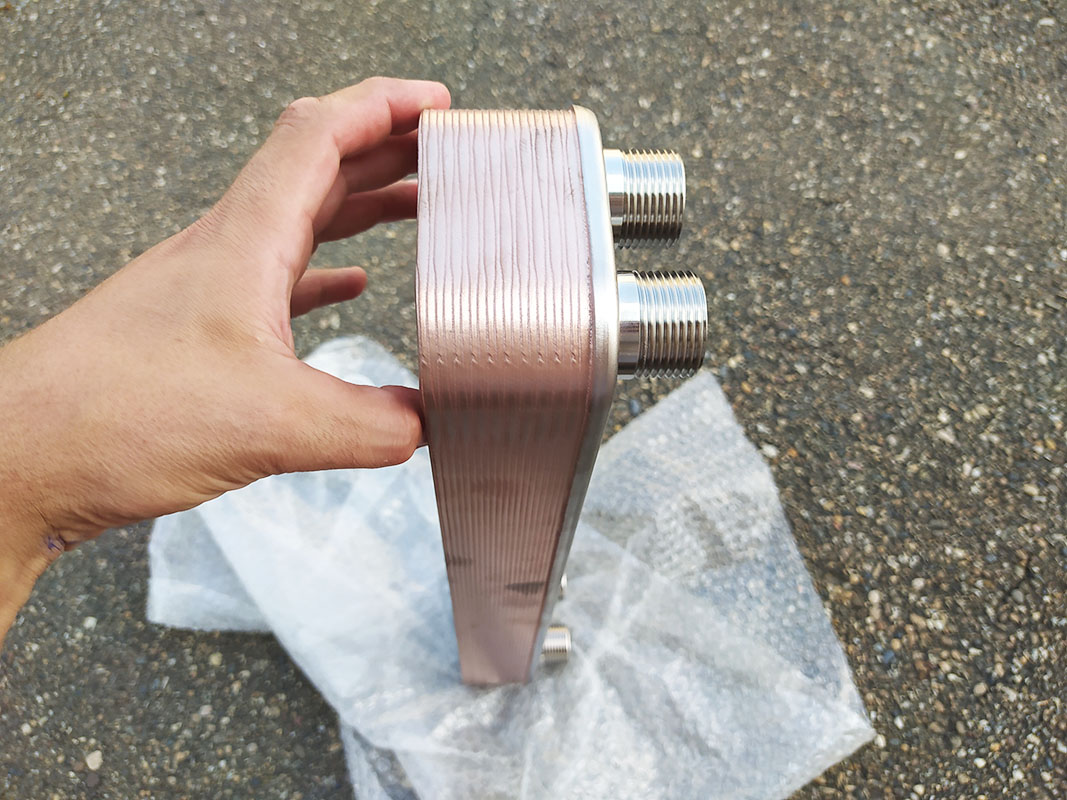

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства для контура кондиционирования

Теплообменный прибор рассчитан по взятым данным:

Мощность – 10 кВт.
ТТемпературный режим охлаждающего контура: Вход — 4С; Выход -10С
Температурный режим для воды: снижаем с 12С до 7С
Вид охлаждающего носителя – пропилен гликоль 30%; охлаждаемый носитель – вода

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ50-40. В составе этого устройства 40 пластин, а поверхность теплообмена составит – 2 м2.

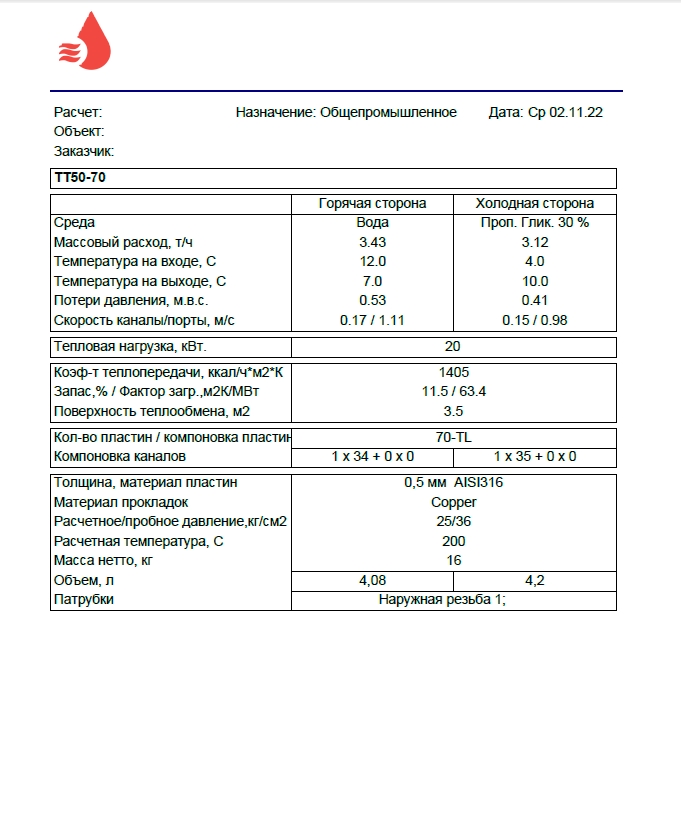

Пример расчёта теплообменного устройства для контура кондиционирования

Теплообменный прибор рассчитан по взятым данным:

Мощность – 20 кВт.
Температурный режим охлаждающего контура: Вход — 4С; Выход -10С
Температурный режим для воды: снижаем с 12С до 7С
Вид охлаждающего носителя – пропилен гликоль 30%; охлаждаемый носитель – вода

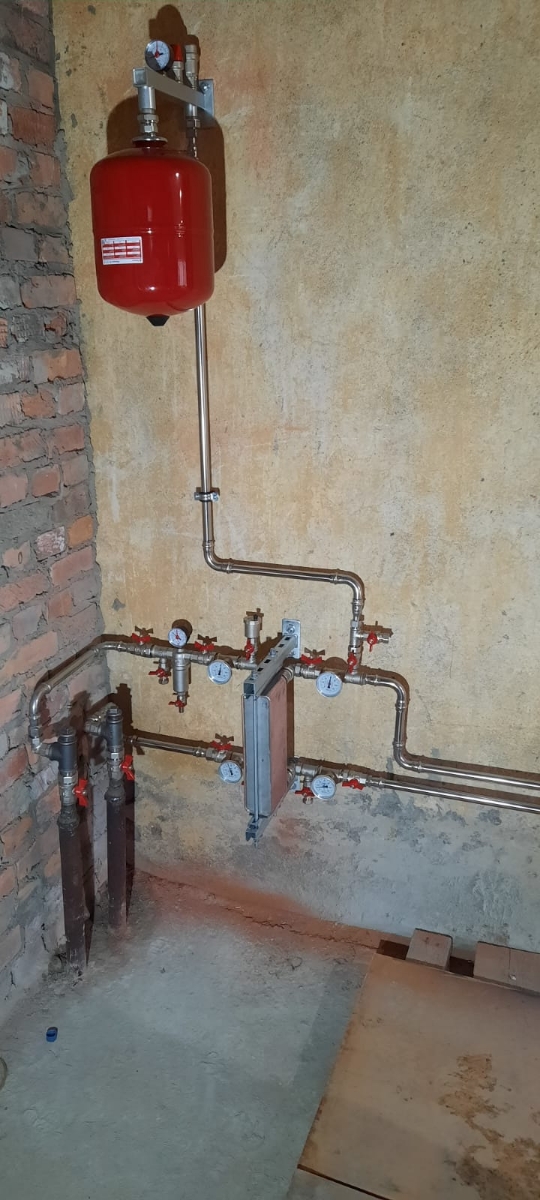

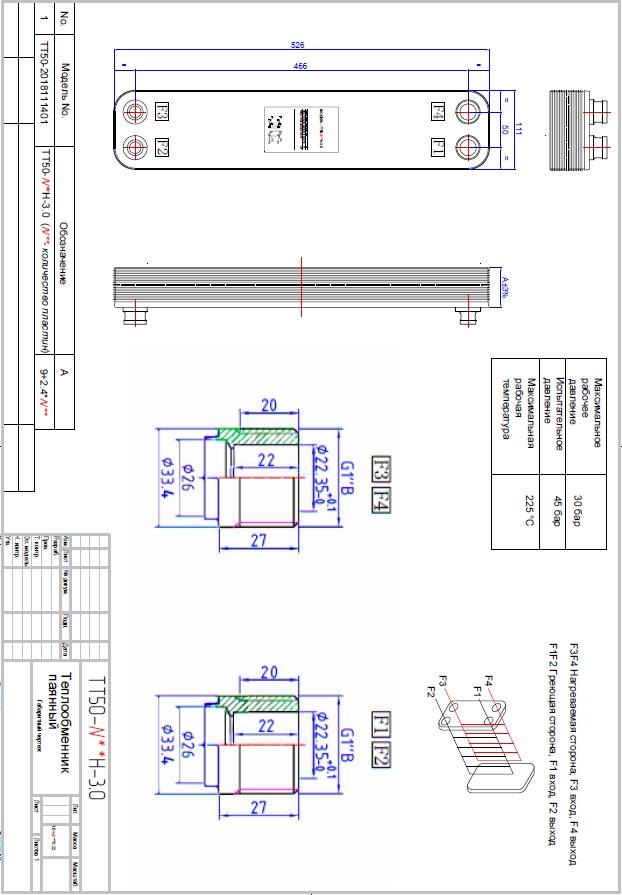

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ50-70. В составе этого устройства 40 пластин, а поверхность теплообмена составит – 3,5 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.)
Температурный режим для охлаждающего носителя (вход и выход из теплообменника)
До каких значений нужно охладить воду, которая поступает в фанкойлы

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Теплообменный прибор с высокой производительностью проводит процесс охлаждения воды с помощью тоненьких (0,4 мм.) пластин.

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С, min температуры (-196С)

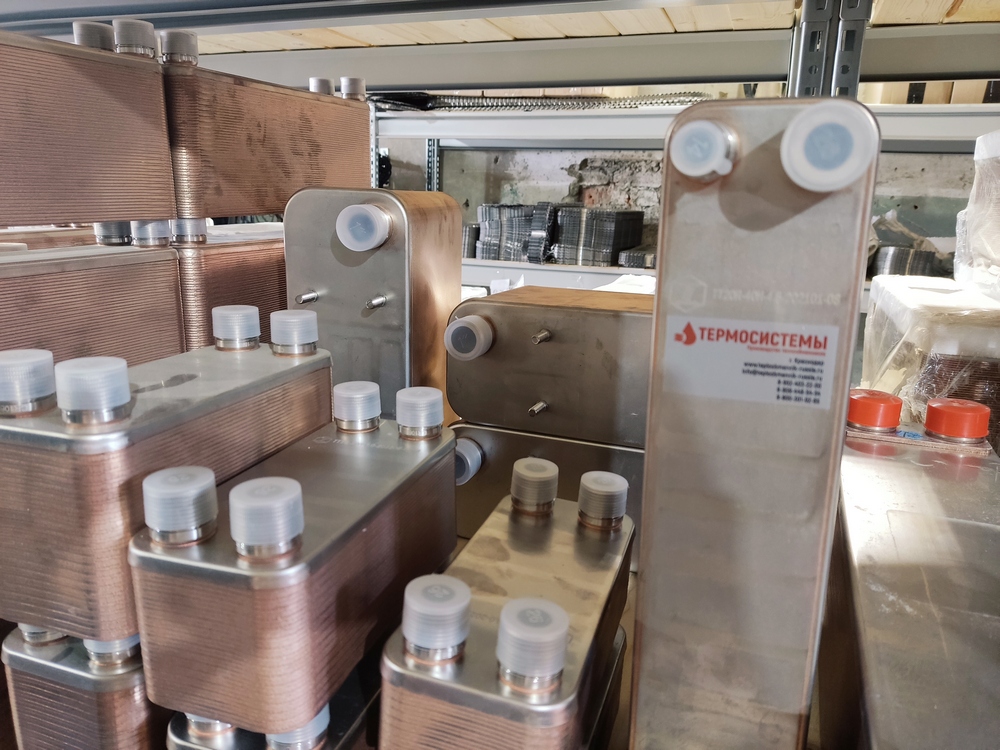

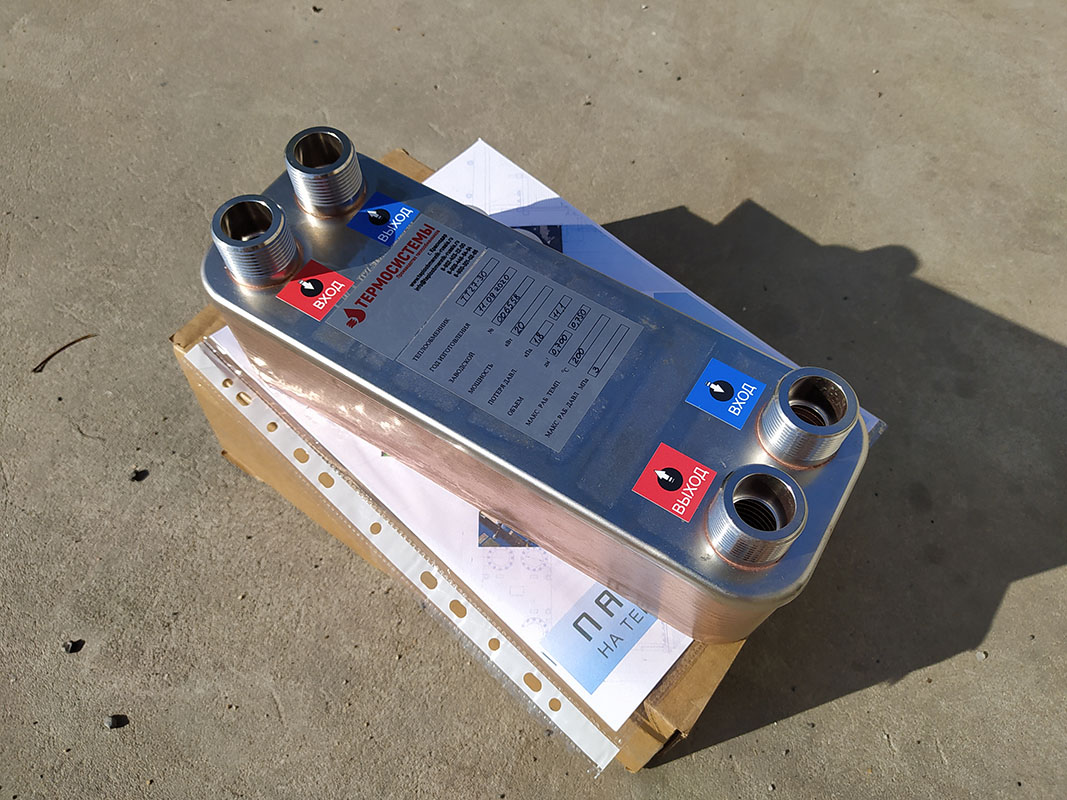

Лёгкость установки. Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Коррозийная стойкость. Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Универсальность. Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности устройства: разброс от 10м2 до 20 000 м2. Имеем в продаже приборы любой функциональности отапливаемой поверхности в этом диапазоне.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
