Паяные теплообменники ТТ для реализации процессов конденсации фреона

Паяные теплообменные приборы ТТ – это отличный вариант для реализации системы конденсации разных фреонов. Эти устройства продуктивны в решении задачи передачи тепла, которое формируется при конденсации второго носителя, и которая после этого поступает в оборудование отопительной системы. Теплообменные приборы обладают высокими максимумами значений давления до 45 бар, а также имеют патрубки "под пайку", что упрощает процесс установки прибора к фреоновой линии. За счет компактности устройство легко разместить в коллекторном шкафу или специальной нише. Все эти преимущества применения прибора определяют их преимущественную эксплуатацию для систем охлаждения, кондиционирования и тепловых насосах.

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства (конденсатора фреона)

Пример тех. расчёта паяного теплообменного прибора (конденсатора фреона), задачей которого нужен для подогрева воды в отопительной системе помещения. Прогревающий носитель – фреон R410A. Теплообменный прибор рассчитан по взятым данным:

Мощность – 12 кВт.
Температурный режим для конденсации фреона R410A – 60С
Температурный режим для подогретой воды – с 30С до 45С.
Носитель тепла с температурой 45С поступает в оборудование отопительного контура (радиаторы)

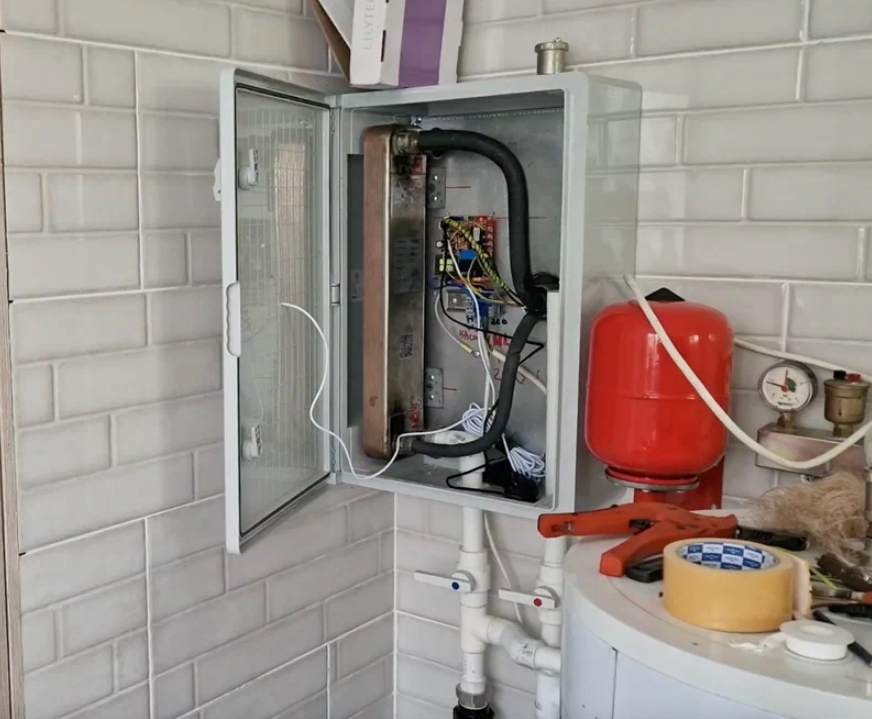

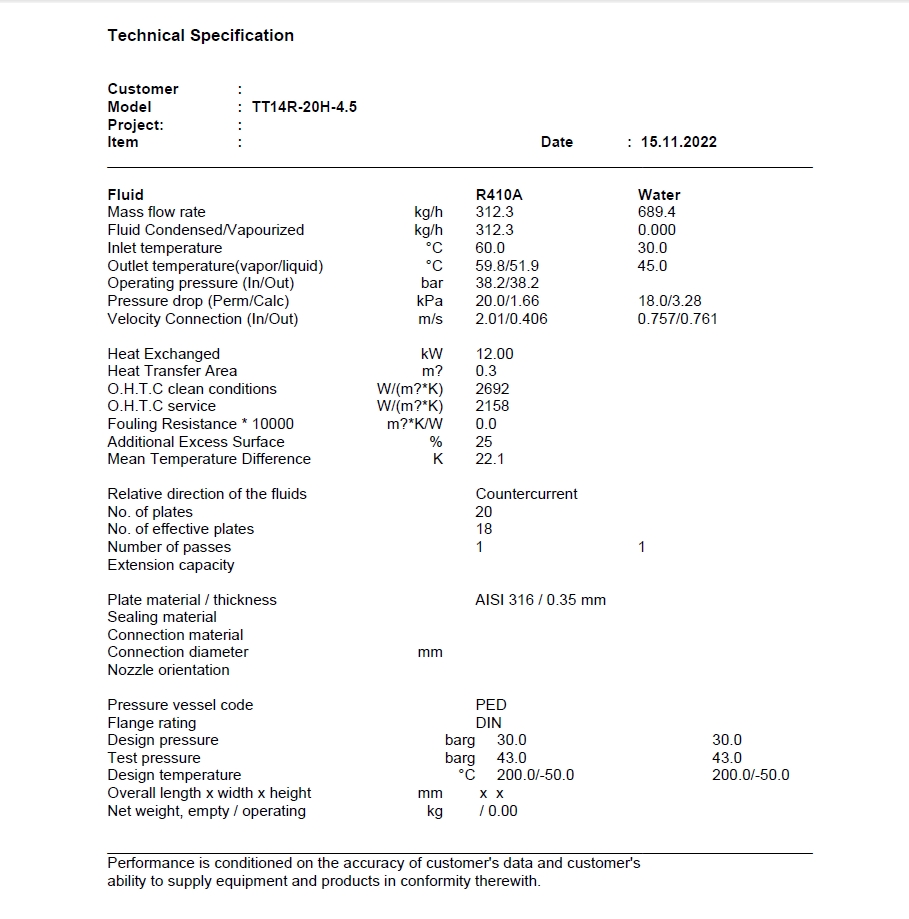

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ14R-20-4.5. В составе этого устройства 20 пластин, а поверхность теплообмена составит – 0,28 м2.

Пример расчёта теплообменного устройства (конденсатора фреона)

Пример тех. расчёта паяного теплообменного прибора (конденсатора фреона), задачей которого нужен для подогрева воды в контуре теплых полов здания. Прогревающий носитель – фреон R410A. Теплообменный прибор рассчитан по взятым данным:

Мощность – 8 кВт.
Температурный режим для конденсации фреона R410A – 60С
Температурный режим для подогретой воды – с 30С до 40С.
Носитель тепла с температурой 40С поступает в оборудование отопительного контура (теплые полы)

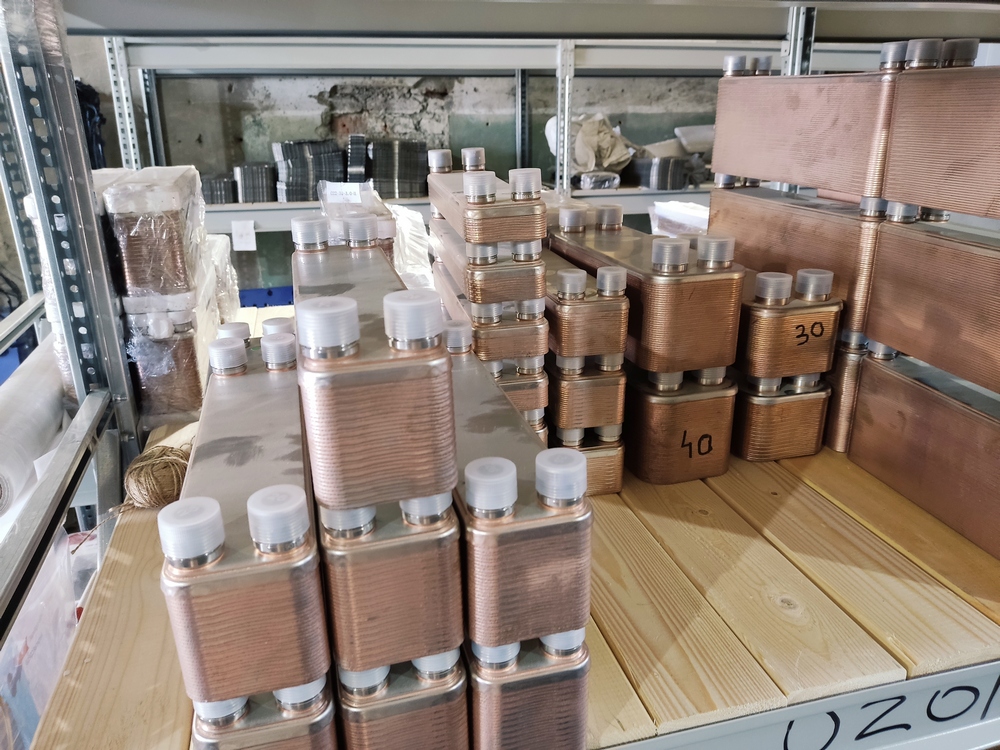

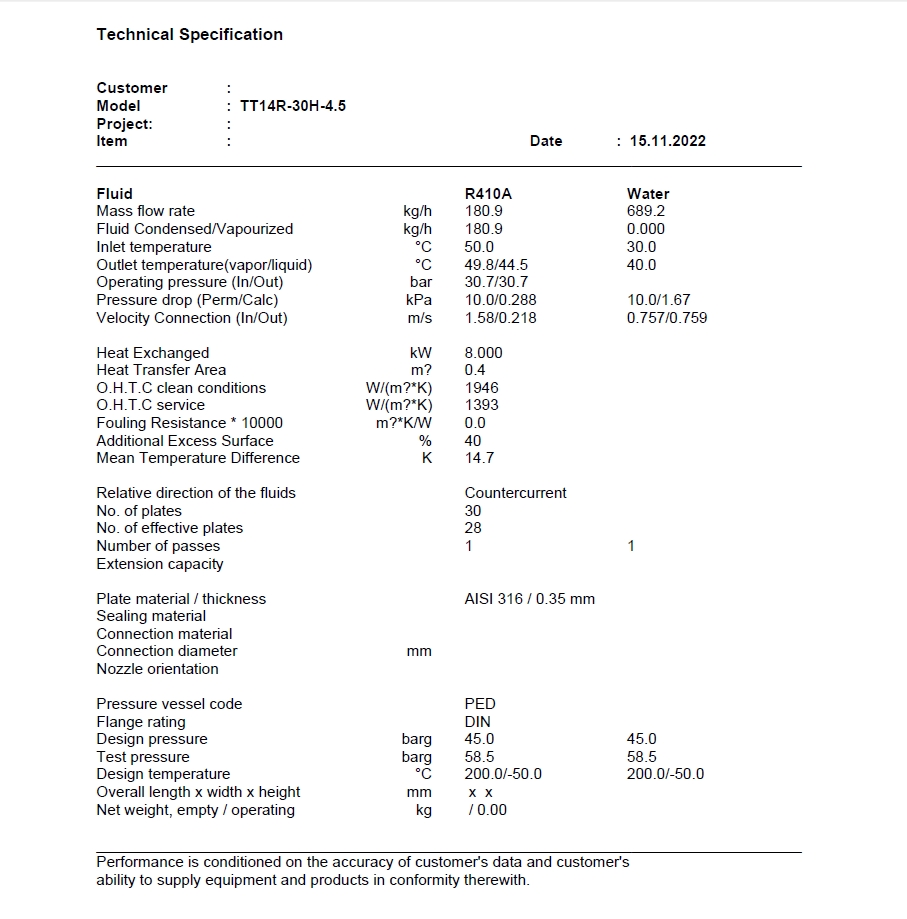

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ14R-30-4.5. В составе этого 30 пластин, а поверхность теплообмена составит – 0,42 м2.

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.)
Температурный режим конденсации фреона
До каких значений нужно подогреть внутренний носитель, который поступает в отопительную систему

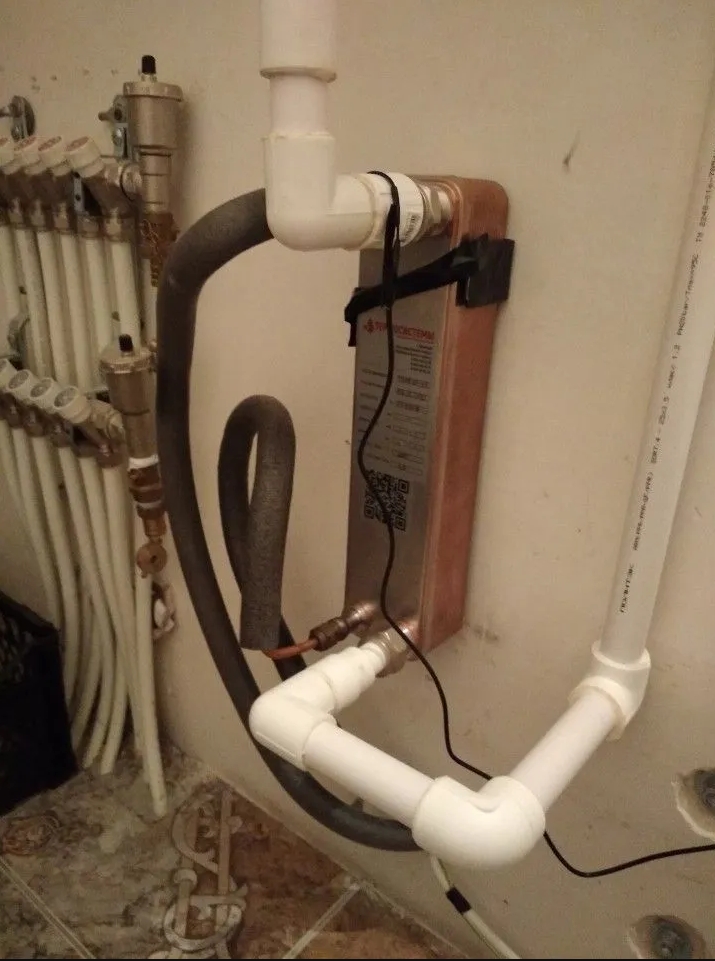

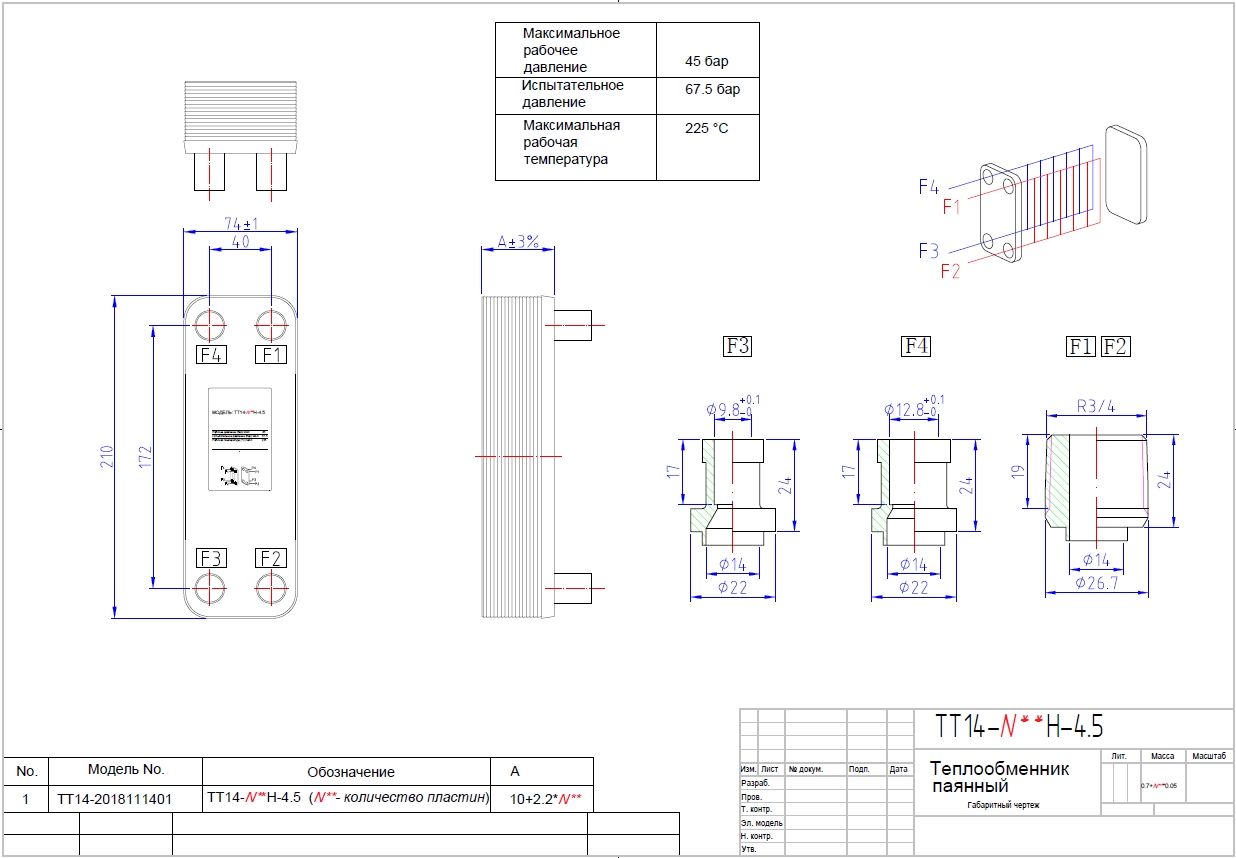

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

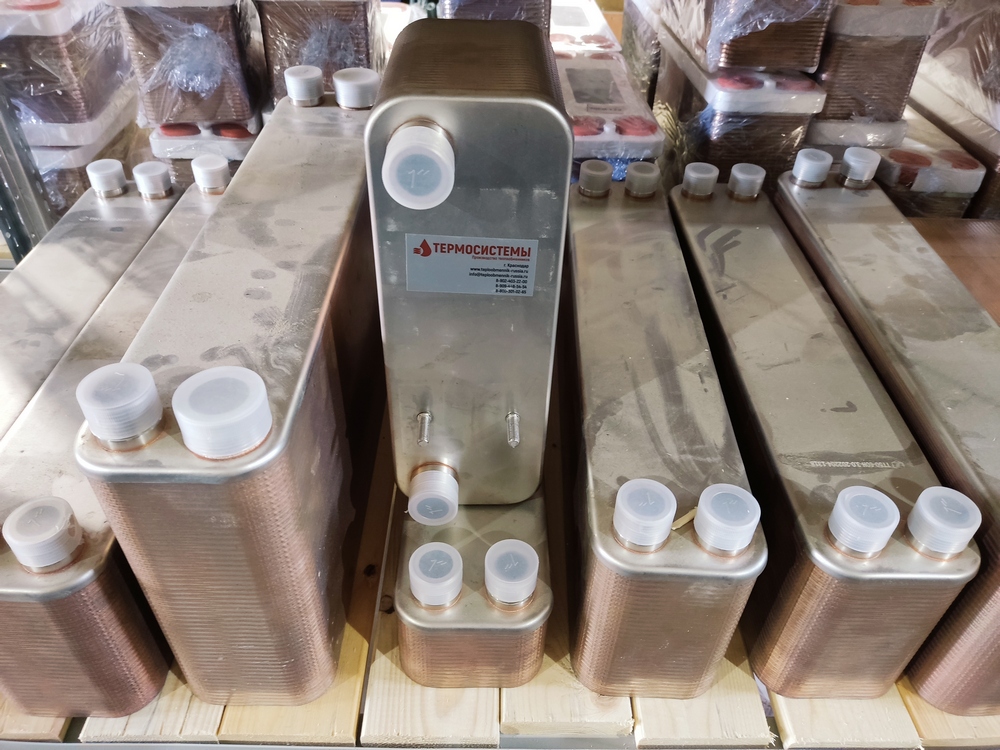

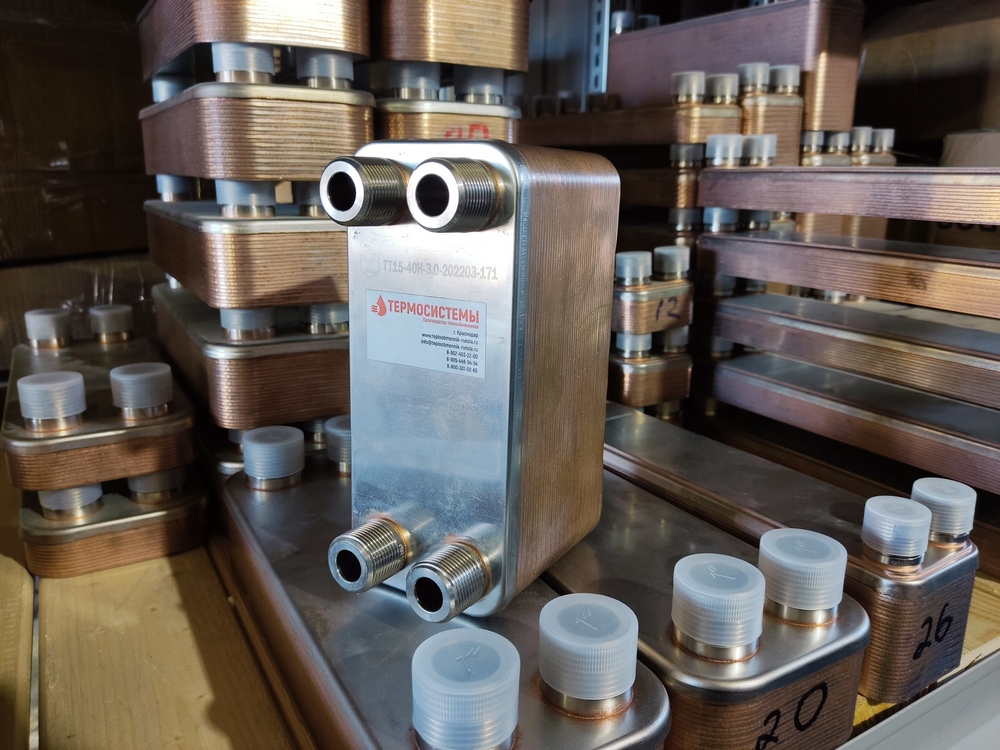

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...)

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

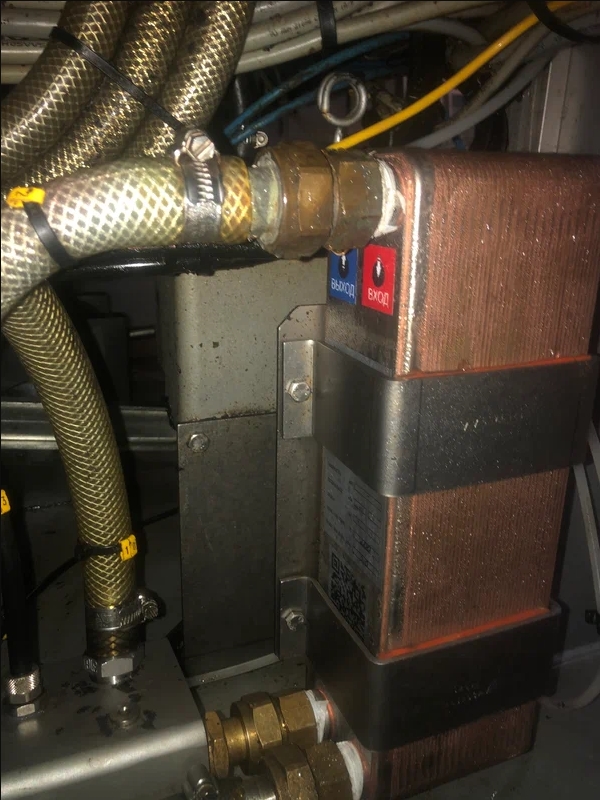

Приборы могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Поверхность отопления зависит от мощности устройства: разброс от 10м2 до 20 000 м2. Имеем в продаже приборы любой функциональности отапливаемой поверхности в этом диапазоне.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Есть ли по фреоновой стороне патрубки «под пайку»?

Да, такие виды устройств есть у нас в продаже.

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Применяют ли теплообменные приборы для систем с фреонами?

Да. Их главная функция – это работа в качестве испарителей и конденсаторов фреона.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.
