Паяные теплообменники ТТ для ГВС

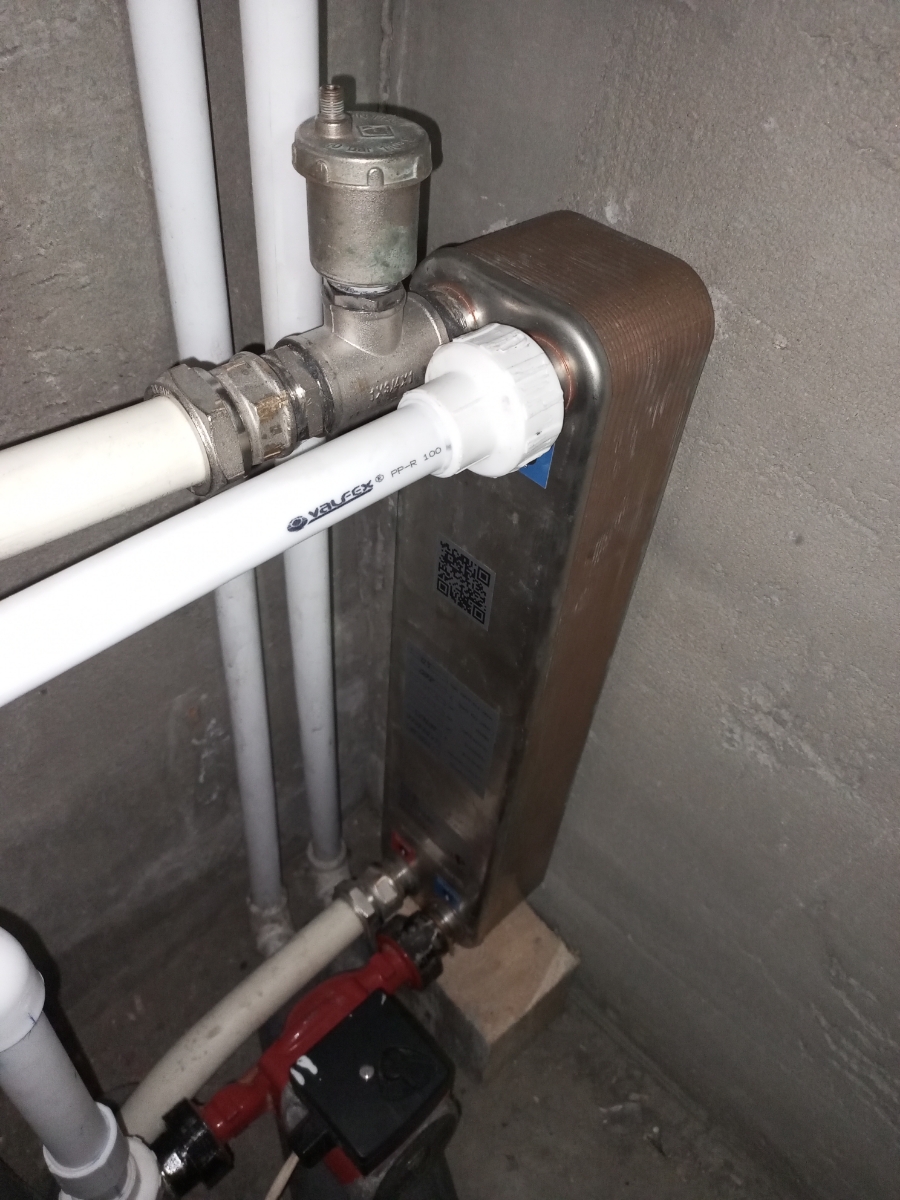

Подогрев воды в системе ГВС может быть осуществлён при помощи пластинчатых теплообменных устройств. Паяные теплообменные приборы ТТ надёжны и эффективны в решении этой задачи, так как подогревают воду мгновенно в отличии от, например, бойлеров. На выходе из теплообменного устройства потребитель получит подогретую до 60С воду, которая будет соответствовать всем санитарным требованиям.

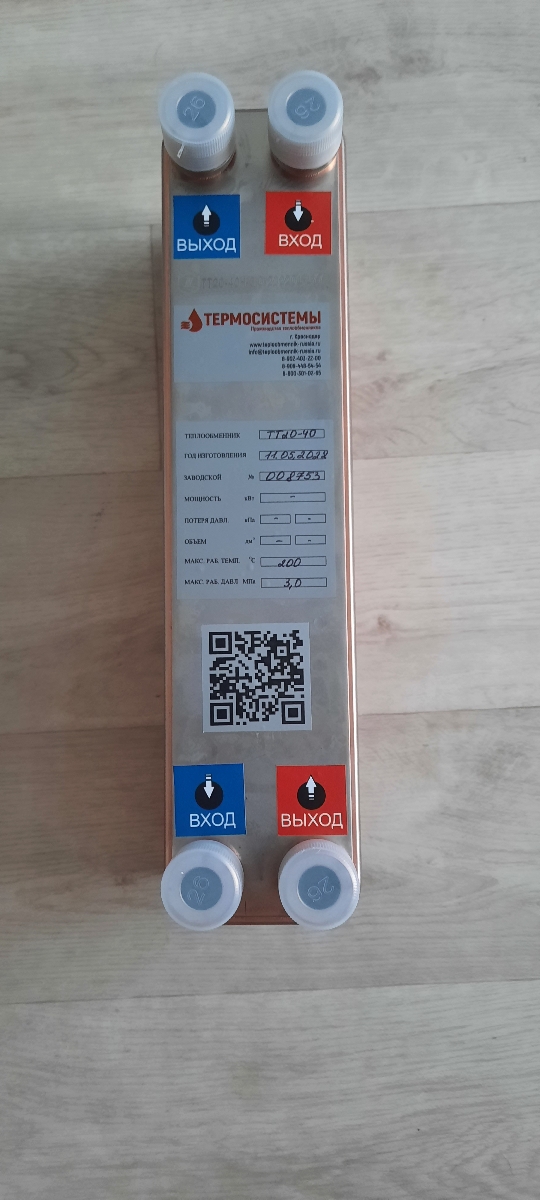

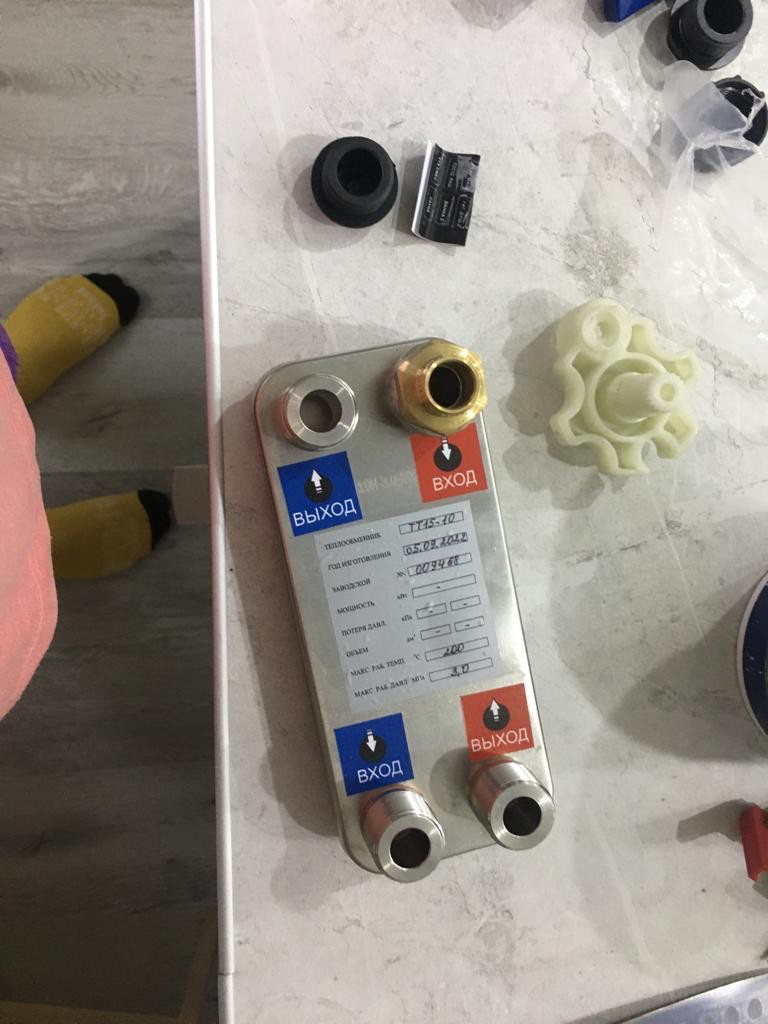

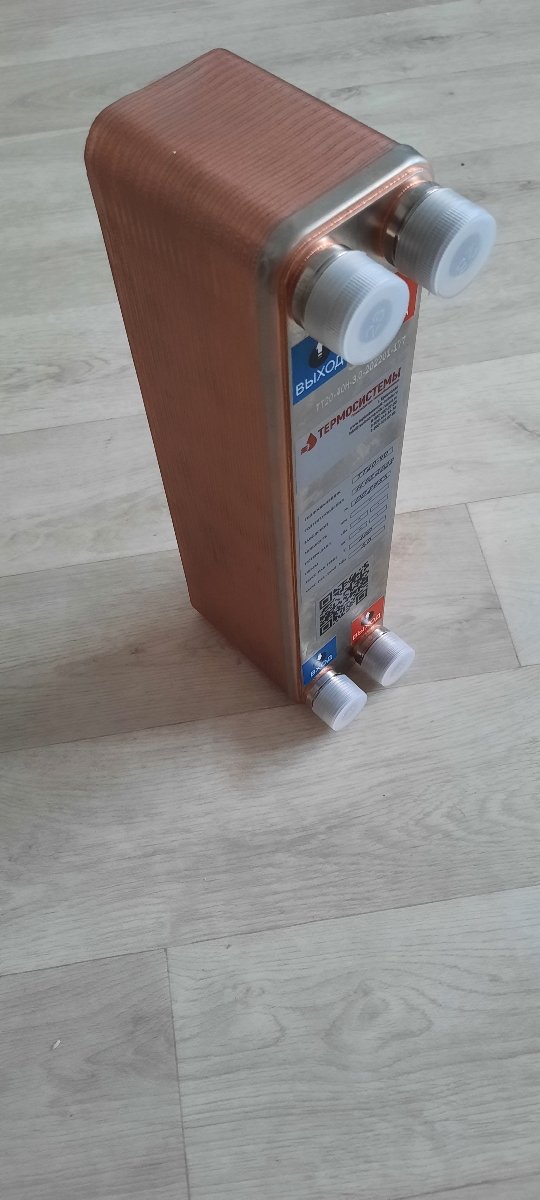

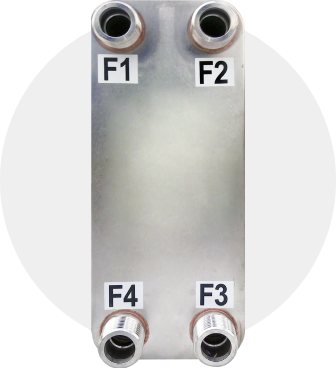

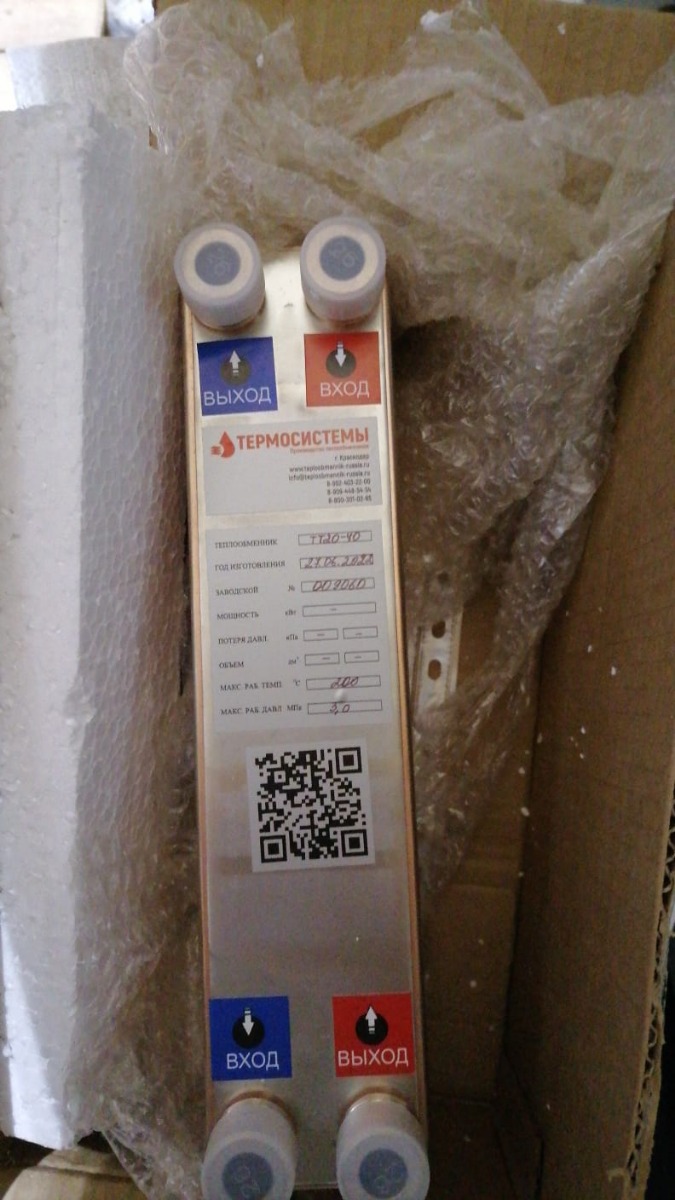

Механизм теплообменного прибора построен из пакетов специальных пластин, которые производят из качественных марок нержавеющей стали. В пакет пластины собираются и припаиваются между собой с помощью припоя. В приборе пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым. Для этого на пластинах сделаны специальные канальцы. Каждый теплообменный прибор имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного устройства для ГВС

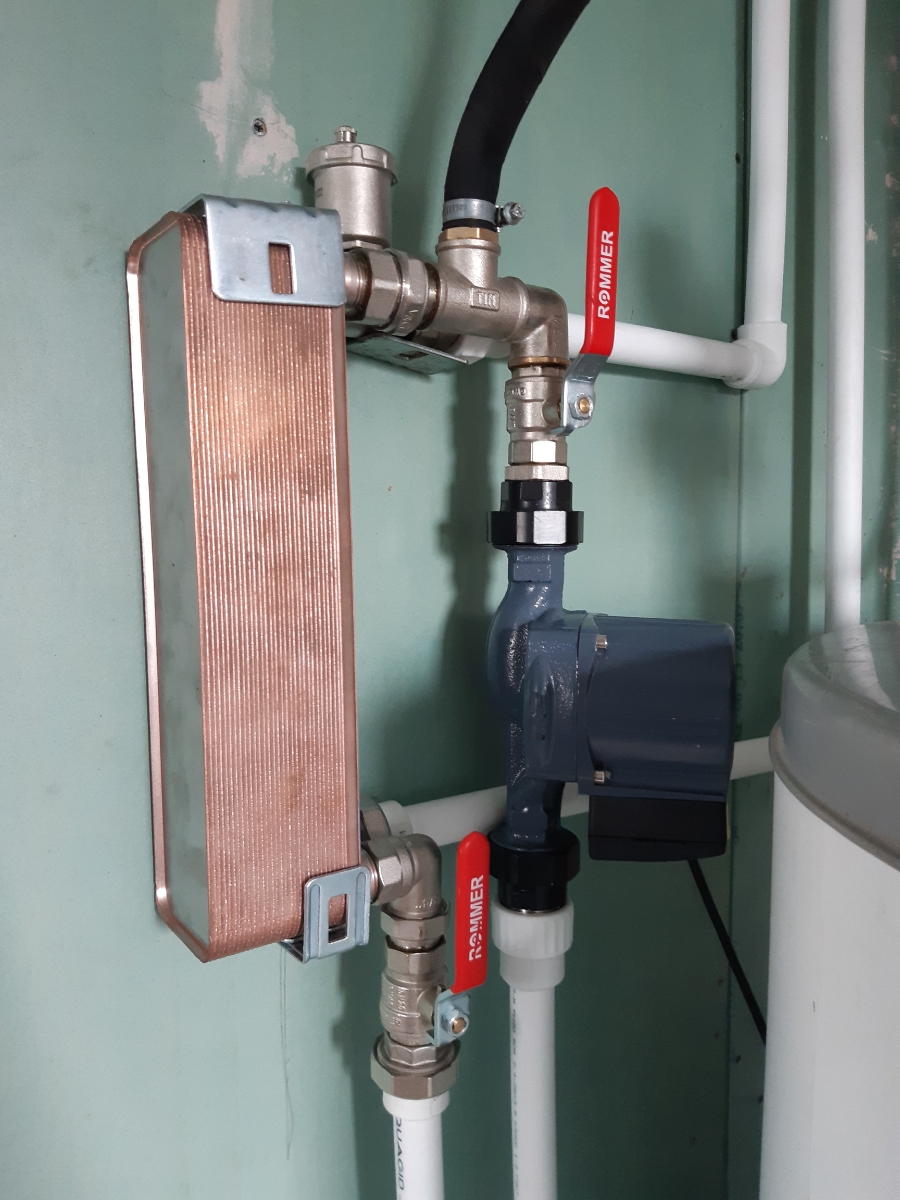

Пример расчёта теплообменного устройства для обеспечения горячим водоснабжением жилого здания. Теплообменный прибор подогревает 520 литров воды в час. Теплообменный прибор рассчитан по взятым данным:

Мощность – 33 кВт.
Температурный режим для нагревающего носителя, идущего от газового котла – 70С
Нагреваемый носитель (воду) подогреваем с 5С до 60С. Вода с температурой 60С пойдёт в точки водоразбора (смесители)
Вид носителей – вода

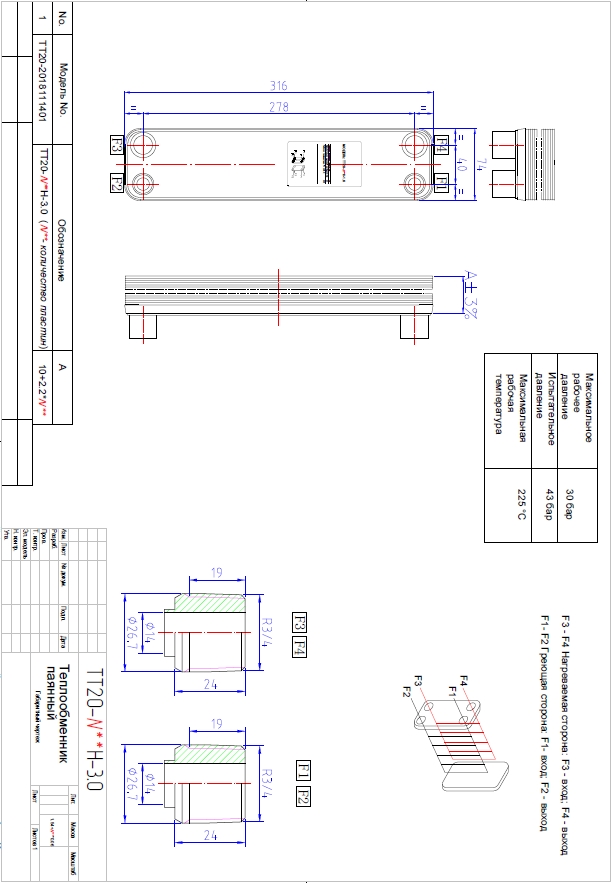

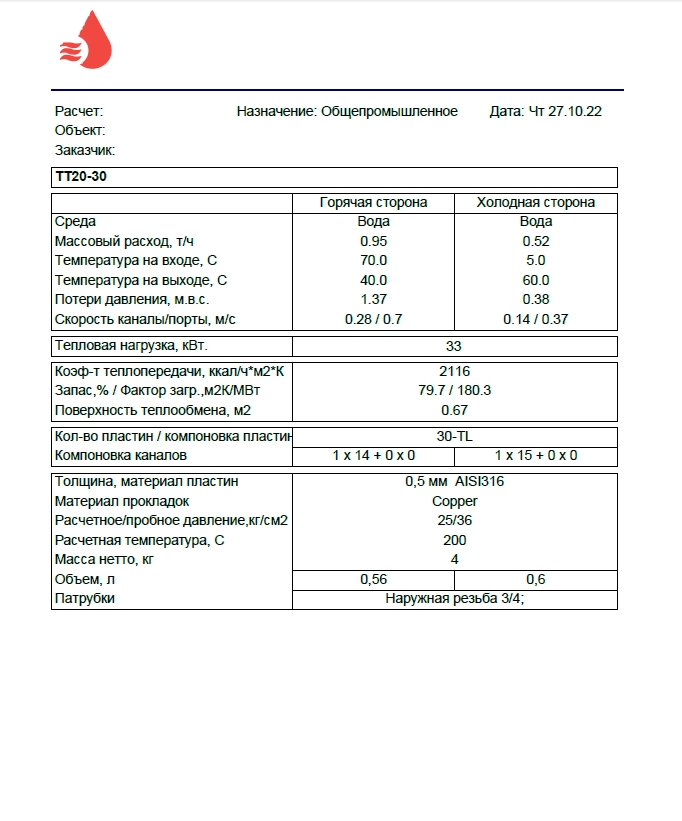

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ20-30. В составе этого устройства 30 пластин, а поверхность теплообмена составит 0,6 м2.

Пример расчёта теплообменного устройства для ГВС

Пример расчёта теплообменного устройства для обеспечения горячим водоснабжением пищевого блока. В пищевом блоке дано 10 точек водоразбора, которые работают одновременно. Теплообменный прибор подогревает 1570 литров воды в час. Теплообменный прибор рассчитан по взятым данным:

Мощность – 100 кВт
Температурный режим для нагревающего носителя, идущего от газового котла – 70С
Нагреваемый носитель (воду) подогреваем с 5С до 60С. Подогрев воды до 60С – это норма для санитарных требований.
Вид носителей – вода

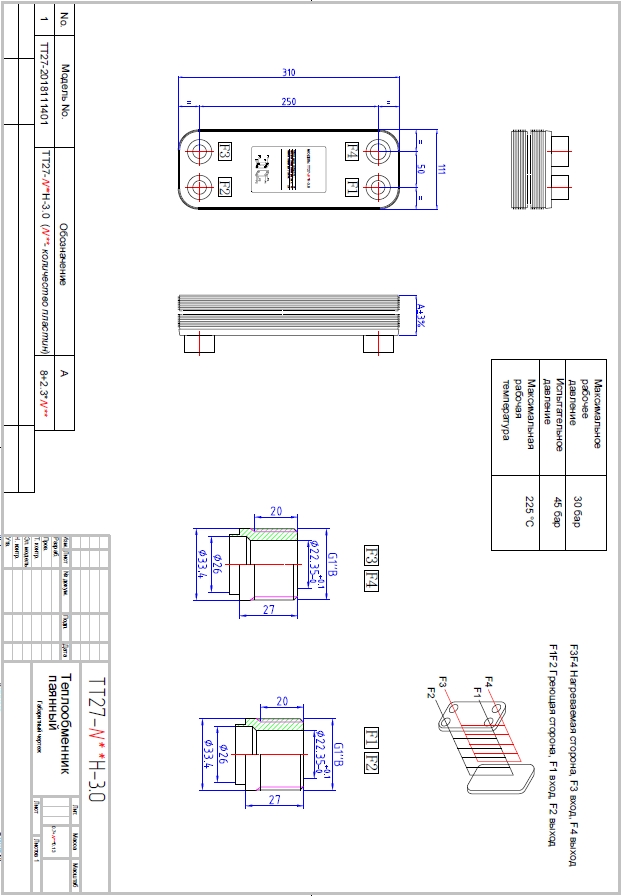

По вводным данным наши инженеры сделали расчёт паяного теплообменного прибора ТТ27-40. В составе этого устройства 40 пластин, а поверхность теплообмена составит – 1,08 м2.

Какие данные нужны для тех. расчёта теплообменного устройства

Расчёт теплообменного устройства выполняется в специальных сертифицированных программах

Данные нужны нашему инженеру, чтобы выполнить тех. расчёт теплообменного прибора:

Мощность теплообменного прибора (кВт.) или объем воды, который необходимо нагреть (м3./ч.)
Температурный режим для нагревающего носителя
Температура носителя, который нужно подогреть
Температурный режим для нагреваемого носителя на выходе, которая течёт в контур ГВС

Наши инженеры выполнят тех. расчёт всего в течение 15 минут! Сразу же наш специалист направит его клиенту в комплексе с чертежом и коммерческим предложением, где укажут цены и возможные даты поставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные приборы ТТ — это эффективные устройства, которые показали свою надёжность на протяжении 12 лет использования в самых сложных условиях. Эти приборы имеют следующие преимущества:

Высокий коэффициент передачи тепла. Высокие качества передачи тепла позволяют снизить расходы на ресурсы теплоисточника (газ, электричество, твердое топливо...)

Компактность. Устройство легко поместить в коллекторный шкаф или специальную нишу. Более того, паяные приборы имеют меньшую массу, если сравнивать с аналогичными разборными видами.

Max технические характеристики. Max давления – 30 бар. Max температуры – 225С.

Высокие максимумы температурного режима паяные устройства могут использоваться в контурах, где нагревающим носителем будет пар.

Приборы могут применяться в виде испарителей и конденсаторов фреона в тепловых насосах.

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменный прибор и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..)

Механизм теплообменного прибора производится из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Теплообменные приборы можно применять с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

С какой мощностью могут выпускаться теплообменные приборы?

В продаже имеются устройства на любую мощность от 1 кВт. до 2 МВт.

Можно ли паяные теплообменные приборы использовать в ГВС?

Да, можно. Но для применения такого прибора в системе ГВС нужно обеспечить определённое качество воды: она должна быть мягкой, т.е. иметь в составе мало солей жесткости. Обслуживание и промывка паяного прибора производится только безразборным методом, поэтому для подогрева воды для горячего водоснабжения зачастую рекомендуют разборные пластинчатые марки из-за лёгкости в их обслуживания и промывке.

Какой теплообменный прибор выгоднее по цене при одинаковой мощности – разборный или паяный?

Выгоднее по стоимости – паяное устройство. Но нужно сказать, что последующее обслуживание и промывка легче у разборной модели, нежели чем у паяной.

Каков диаметр у патрубков?

В продаже имеются теплообменные приборы с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность теплообмена?

Каждый теплообменный прибор имеет свои параметры по теплообмену. Чем крупнее сам прибор, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность теплообмена. Измеряют поверхность в м2. У нас в продаже имеются теплообменные приборы с поверхностью теплообмена от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

У нас имеются модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С)

Что применяют для припоя пластин?

Для припоя пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменный прибор с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяные теплообменные приборы – это отличный вариант для таких теплоносителей.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

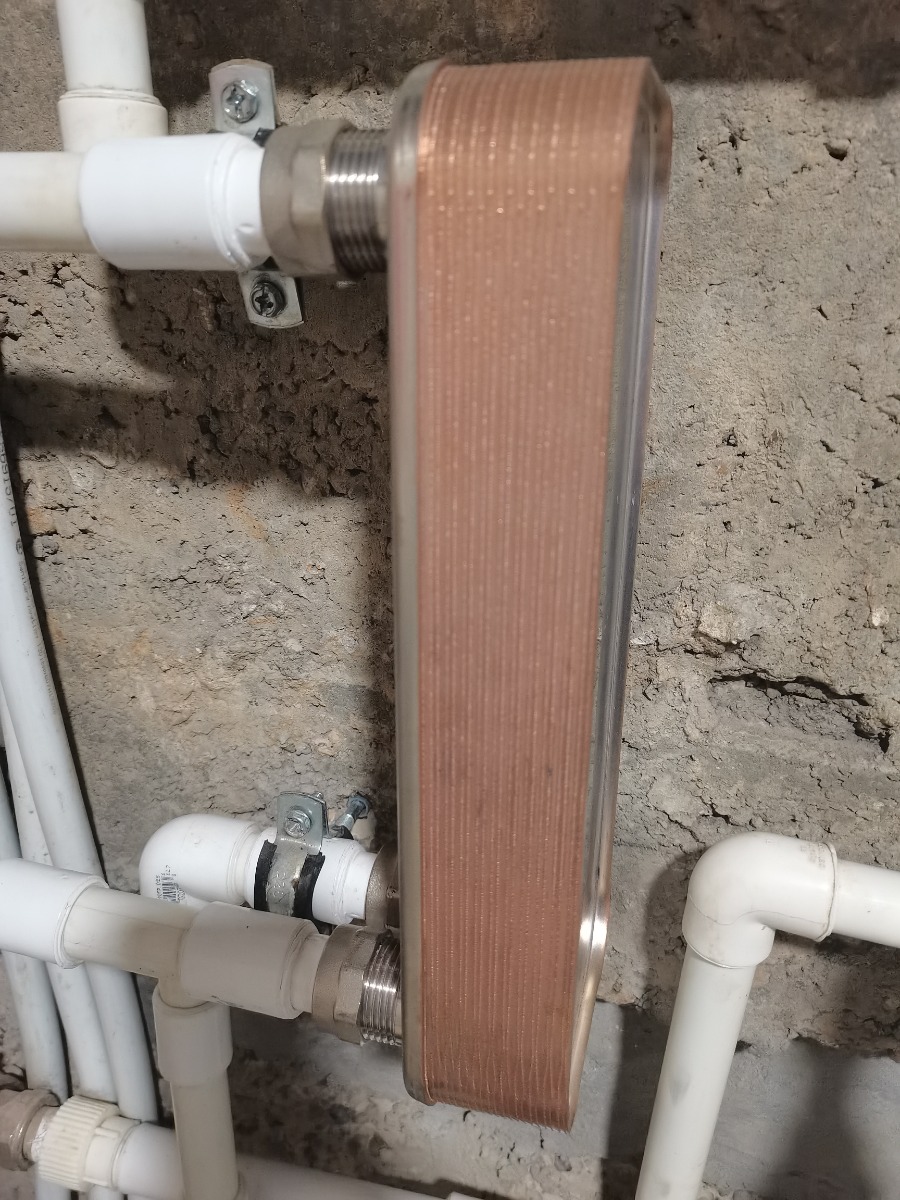

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

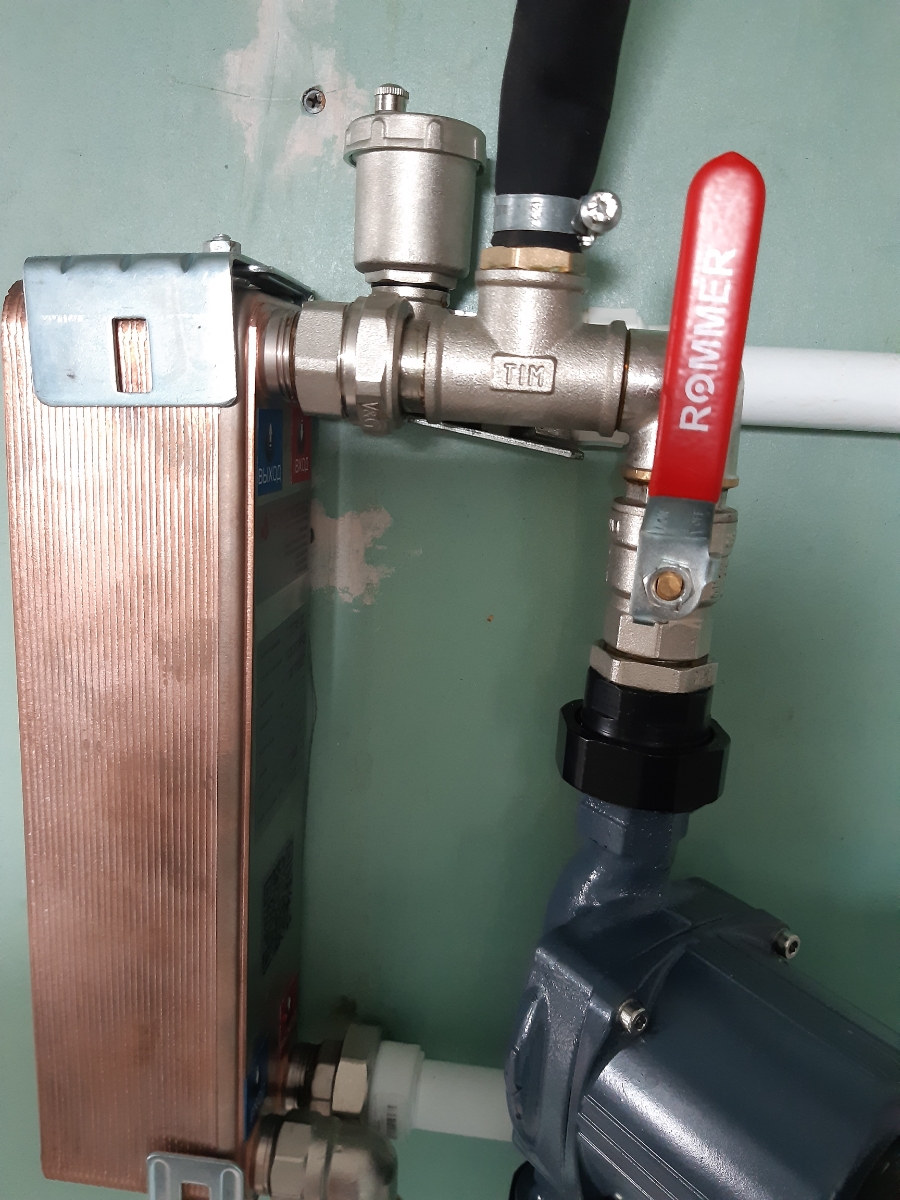

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Онлайн-расчет паяного теплообменника

Наш специалист передаст вам готовый расчет в течение 10 минут

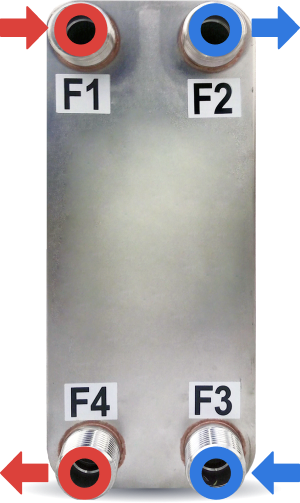

Греющая сторона
